¿Cómo conectar un sistema de visión a un PLC Omron?

Conectar un sistema de visión a un PLC Omron puede mejorar significativamente la eficiencia y precisión de los procesos de automatización industrial. Como proveedor de PLC de Omron, he tenido el privilegio de trabajar en numerosos proyectos en los que dichas integraciones han sido cruciales. En este blog, compartiré una guía completa sobre cómo lograr esta conexión, que abarca todo, desde la comprensión de los componentes hasta la resolución de problemas comunes.

Comprender los componentes

Antes de sumergirse en el proceso de conexión, es fundamental comprender los dos componentes principales: el sistema de visión y el PLC Omron.

Sistema de visión

Un sistema de visión es una combinación de hardware y software diseñado para capturar, procesar y analizar datos visuales. Normalmente consta de una cámara, iluminación y una unidad de procesamiento. La cámara captura imágenes de los objetos o procesos, que luego son analizadas por la unidad de procesamiento para extraer información relevante como dimensiones, formas, colores o la presencia de defectos.

PLC Omron

Omron ofrece una amplia gama de controladores lógicos programables (PLC) adecuados para diversas aplicaciones industriales. Algunos modelos populares incluyen elOmron CP1W - Controlador programable 40EDR,Omron CP1E - N20DR - A, yOmron CP2E - N14DR - A. Estos PLC son conocidos por su confiabilidad, flexibilidad y facilidad de programación. Se pueden utilizar para controlar maquinaria, automatizar procesos y comunicarse con otros dispositivos de la red industrial.

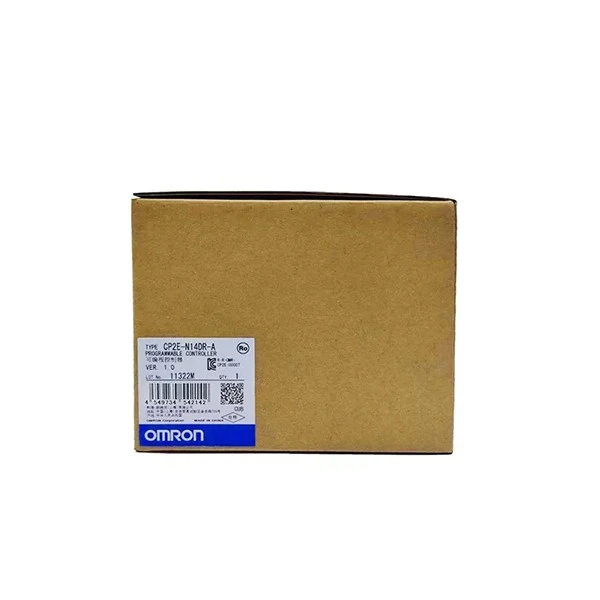

CP2E-N14DR-A Omron Programmable Controller CP1W-40EDR

Pasos para conectar un sistema de visión a un PLC Omron

Paso 1: seleccione el protocolo de comunicación adecuado

El primer paso para conectar un sistema de visión a un PLC Omron es elegir el protocolo de comunicación adecuado. Los PLC de Omron admiten varios protocolos de comunicación, incluidos Ethernet/IP, Modbus TCP y el protocolo FINS de Omron. La elección del protocolo depende de varios factores, como el tipo de sistema de visión, la distancia entre los dispositivos y la velocidad de transferencia de datos requerida.

Ethernet/IP: Este es un protocolo Ethernet industrial ampliamente utilizado que proporciona comunicación de alta velocidad y es compatible con muchos sistemas de visión. Permite una fácil integración en redes industriales existentes y admite una gran cantidad de dispositivos.
Modbus TCP: Modbus TCP es un protocolo simple y confiable que se usa comúnmente para la comunicación entre dispositivos industriales. Es fácil de configurar y se puede utilizar para transferir datos entre el sistema de visión y el PLC.
Protocolo FINS: El protocolo FINS de Omron está diseñado específicamente para la comunicación entre dispositivos Omron. Ofrece comunicación confiable y de alta velocidad y está bien respaldado por PLC Omron.

Paso 2: configurar el sistema de visión

Una vez seleccionado el protocolo de comunicación, el siguiente paso es configurar el sistema de visión para comunicarse con el PLC Omron. Por lo general, esto implica los siguientes pasos:

Establecer la dirección IP: Si utiliza comunicación basada en Ethernet, configure la dirección IP del sistema de visión para garantizar que pueda comunicarse con el PLC en la misma red.
Configurar los ajustes de comunicación: Configure los ajustes de comunicación del sistema de visión según el protocolo seleccionado. Esto puede incluir la configuración del número de puerto, la ID del esclavo y otros parámetros.
Definir los datos a transferir: Determine los datos que deben transferirse desde el sistema de visión al PLC. Estos podrían ser resultados de mediciones, información de detección de defectos u otros datos relevantes.

Paso 3: configurar el PLC Omron

Después de configurar el sistema de visión, es hora de configurar el PLC Omron para recibir datos del sistema de visión.

Establecer la configuración de comunicación: Configure los ajustes de comunicación del PLC para que coincidan con los ajustes del sistema de visión. Esto incluye configurar la dirección IP, el número de puerto y otros parámetros específicos del protocolo.
Crear un programa: Escriba un programa en el software de programación de PLC (como CX - Programmer) para recibir y procesar los datos del sistema de visión. El programa debe incluir instrucciones para leer los datos del puerto de comunicación, almacenarlos en las ubicaciones de memoria apropiadas y realizar los cálculos o acciones necesarios en función de los datos.

Paso 4: establecer la conexión

Una vez configurados tanto el sistema de visión como el PLC Omron, es el momento de establecer la conexión entre ellos.

Conexión física: Conecte el sistema de visión y el PLC utilizando los cables adecuados. Si utiliza comunicación Ethernet, conéctelos mediante un cable Ethernet.
Pruebe la conexión: Utilice herramientas de diagnóstico o el software de programación de PLC para probar la conexión entre el sistema de visión y el PLC. Compruebe si los datos se transfieren correctamente y si hay algún error de comunicación.

Solución de problemas comunes

Incluso con una planificación y configuración cuidadosas, pueden surgir problemas durante el proceso de conexión. A continuación se muestran algunos problemas comunes y sus soluciones:

Errores de comunicación

Verifique la conexión física: Asegúrese de que todos los cables estén conectados correctamente y que no haya conexiones sueltas ni cables dañados.
Verifique la dirección IP y la configuración: Vuelva a verificar la dirección IP y la configuración de comunicación tanto del sistema de visión como del PLC para asegurarse de que coincidan.
Verifique si hay interferencias en la red: Si hay interferencias en la red, intente alejar los dispositivos de fuentes de interferencias o utilice cables blindados.

Problemas de transferencia de datos

Verifique el formato de datos: Asegúrese de que el formato de datos utilizado por el sistema de visión y el PLC sea compatible. Si es necesario, convierta el formato de datos en el programa PLC.
Verifique la asignación de memoria: Asegúrese de que haya suficiente memoria en el PLC para almacenar los datos recibidos del sistema de visión.

Beneficios de conectar un sistema de visión a un PLC Omron

Control de calidad mejorado: Al integrar un sistema de visión con un PLC Omron, puede realizar un control de calidad en tiempo real en la línea de producción. El sistema de visión puede detectar defectos o desviaciones de las especificaciones deseadas y el PLC puede tomar medidas inmediatas para corregir el proceso.
Mayor productividad: La combinación de un sistema de visión y un PLC Omron puede automatizar muchas tareas de inspección manual, reduciendo el tiempo y la mano de obra necesarios para el control de calidad. Esto conduce a una mayor productividad y rendimiento.
Monitoreo de procesos mejorado: El sistema de visión puede proporcionar datos valiosos sobre el proceso productivo, como las dimensiones de los productos, la velocidad de la cinta transportadora o la temperatura del equipo. El PLC puede utilizar estos datos para optimizar el proceso y garantizar su buen funcionamiento.

Conclusión

Conectar un sistema de visión a un PLC Omron es un proceso complejo pero gratificante que puede aportar importantes beneficios a la automatización industrial. Si sigue los pasos descritos en este blog, podrá integrar con éxito estos dos componentes y mejorar la eficiencia, precisión y calidad de sus procesos de producción.

Si está interesado en comprar PLC de Omron o necesita ayuda con la integración de un sistema de visión y un PLC, estoy aquí para ayudarlo. Contácteme para iniciar una discusión sobre adquisiciones y trabajemos juntos para encontrar las mejores soluciones para sus necesidades de automatización industrial.
