¿Cómo instalar Schneider VFD correctamente?

¡Hola! Como proveedor de unidades de frecuencia variable Schneider (VFD), he visto de primera mano lo importante que es instalar estos dispositivos correctamente. Una instalación adecuada no solo garantiza el funcionamiento suave de su equipo, sino que también extiende la vida útil del VFD. En esta publicación de blog, lo guiaré a través de los pasos para instalar un Schneider VFD correctamente.

Paso 1: Preparación

Antes de comenzar el proceso de instalación, debe reunir todas las herramientas y materiales necesarios. Aquí hay una lista de lo que necesitará:

Una superficie de montaje adecuada: asegúrese de que la superficie sea plana, resistente y pueda soportar el peso del VFD.
Destornilladores: necesitará destornilladores de cabeza plana y Phillips para varias tareas.
Strippers de alambre: estos son esenciales para preparar los cables para la conexión.
Cinta eléctrica: úsela para aislar las conexiones del cable y evitar cortocircuitos.
Un multímetro: esta herramienta lo ayudará a verificar el voltaje y la continuidad de los circuitos eléctricos.
El Schneider VFD: por ejemplo, es posible que tenga unATV310HU22N4E Schneider Electric,Schneider ATV610D22N4, oSchneider ATV320U40N4B Drive de velocidad variable. Asegúrese de tener el modelo adecuado para su aplicación.

Paso 2: Montaje del VFD

El primer paso físico es montar el VFD en la superficie elegida. Sigue estos pasos:

Localice los agujeros de montaje en la parte posterior del VFD. Estos agujeros generalmente están claramente marcados.
Alinee el VFD con la superficie de montaje y marque las posiciones de los agujeros en la superficie.
Perforar agujeros en las posiciones marcadas en la superficie de montaje. Asegúrese de que los agujeros sean del tamaño correcto para los tornillos que usará.
Inserte los tornillos en los agujeros del VFD y luego en los agujeros en la superficie de montaje. Apriete los tornillos de forma segura, pero no los supere, apriétalos ya que esto podría dañar el VFD.

Paso 3: Conexiones eléctricas

Ahora viene la parte crucial: hacer las conexiones eléctricas. Este paso requiere una atención cuidadosa a los detalles para evitar ningún riesgo eléctrico.

Entrada de energía: Primero, identifique los terminales de entrada de potencia en el VFD. Estos generalmente se etiquetan como L1, L2 y L3 para potencia de tres fase o L1 y L2 para potencia de fase única. Antes de hacer cualquier conexión, asegúrese de que la fuente de alimentación esté apagada. Use sus strippers de alambre para quitar el aislamiento de los cables de la fuente de alimentación y luego conectarlos a los terminales correspondientes en el VFD. Asegure las conexiones con tornillos de terminal y cúbralos con cinta eléctrica.
Salida del motor: A continuación, conecte el motor al VFD. Localice los terminales de salida del motor en el VFD, que generalmente se etiquetan como U, V y W. despoja el aislamiento de los cables del motor y los conecte a los terminales apropiados. Nuevamente, use tornillos de terminales para asegurar las conexiones y aisle con cinta eléctrica.
Cableado de control: El VFD también requiere el cableado de control para funciones como Start/Stop, Control de velocidad, etc. Identifique los terminales de control en el VFD. Es posible que deba conectar los cables desde un panel de control o un dispositivo de control remoto. Asegúrese de seguir el diagrama de cableado proporcionado en el manual del usuario del VFD. Esto asegurará que las señales de control se transmitan correctamente.

Paso 4: Grounding

La conexión a tierra adecuada es esencial para la seguridad y el funcionamiento adecuado del VFD. Localice el terminal de conexión a tierra en el VFD, que generalmente se marca con el símbolo de tierra (una línea horizontal con tres líneas de punta hacia abajo). Conecte un cable de conexión a tierra del terminal de conexión a tierra del VFD a una fuente de tierra confiable, como una biela o el sistema de conexión a tierra de un edificio. Asegúrese de que la conexión esté ajustada y segura.

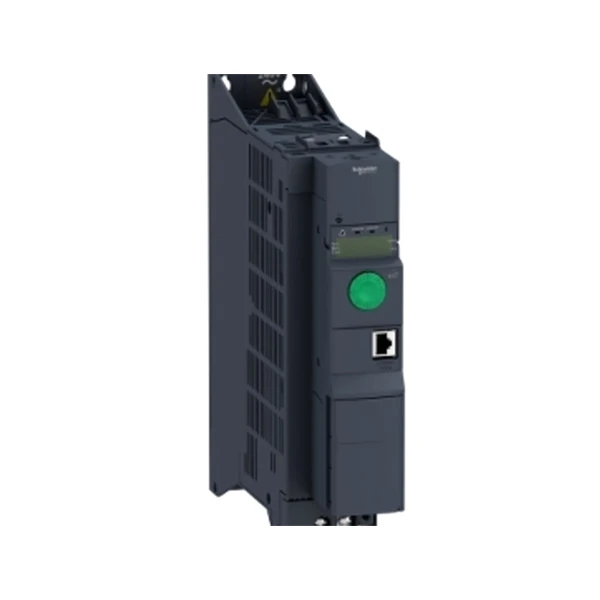

Schneider ATV320U40N4B Variable Speed Drive

Paso 5: Configuración

Después de completar la instalación física y las conexiones eléctricas, es hora de configurar el VFD.

Energía en el VFD: Una vez que haya marcado dos veces todas las conexiones, encienda la fuente de alimentación. El VFD debe mostrar su pantalla de inicio.
Navegue por el menú: use el teclado o el panel de control en el VFD para navegar a través del menú. Deberá establecer parámetros como la potencia nominal del motor, el voltaje, la corriente y la velocidad. Consulte la placa de identificación del motor para obtener estos valores.
Modos de control Establecer: puede elegir diferentes modos de control según su aplicación, como el control V/F o el control vectorial. Seleccione el modo apropiado de acuerdo con sus requisitos.
Pruebe la configuración: después de configurar todos los parámetros necesarios, realice una ejecución de prueba. Comience el motor a baja velocidad y aumente gradualmente. Observe la operación del motor y asegúrese de que no haya ruidos o vibraciones anormales. Si encuentra algún problema, consulte la guía de solución de problemas del VFD.

Paso 6: Verificaciones de seguridad

Antes de salir del sitio de instalación, realice una verificación de seguridad final.

Verifique las conexiones sueltas: revise todas las conexiones eléctricas nuevamente para asegurarse de que estén apretadas. Las conexiones sueltas pueden causar sobrecalentamiento y fallas eléctricas.
Inspeccione el cableado: busque cualquier signo de cableado dañado o conductores expuestos. Si encuentra alguno, repare o reemplace el cableado de inmediato.
Verifique la conexión a tierra: verifique la conexión de conexión a tierra para asegurarse de que aún esté segura. Una mala conexión de conexión a tierra puede conducir a riesgos de descarga eléctrica.

Paso 7: Documentación

Mantenga un registro del proceso de instalación. Esto incluye detalles como la fecha de instalación, el modelo del VFD, la configuración que ha configurado y cualquier resultado de la prueba. Esta documentación será útil para el mantenimiento futuro y la solución de problemas.

Consejos y trucos

Siga siempre las instrucciones del fabricante: el manual del usuario que viene con el Schneider VFD es su mejor recurso. Contiene información detallada sobre la instalación, la configuración y las precauciones de seguridad.
Use las herramientas correctas: el uso de las herramientas correctas facilitará el proceso de instalación y más seguro. Asegúrese de que sus herramientas estén en buenas condiciones.
Obtenga ayuda si es necesario: si no tiene confianza en ninguna parte del proceso de instalación, no dude en buscar ayuda de un electricista profesional o comuníquese con nuestro equipo de soporte técnico.

Conclusión

Instalar un Schneider VFD correctamente es un proceso que requiere una planificación cuidadosa, atención al detalle y adherencia a los procedimientos de seguridad. Siguiendo los pasos descritos en esta publicación de blog, puede garantizar una instalación exitosa y disfrutar de los beneficios de un sistema VFD confiable y eficiente.

Si está interesado en comprar un Schneider VFD o necesita más información sobre la instalación y la configuración, no dude en comunicarse con nosotros. Estamos aquí para ayudarlo a encontrar la solución adecuada para su aplicación y garantizar un proceso de instalación suave.
