¿Cómo configurar la velocidad de Schneider VFD?

¡Hola! Soy proveedor de VFD de Schneider y a menudo me preguntan cómo configurar la velocidad de estas unidades. Es un aspecto crucial del uso eficaz de los VFD, ya sea que se encuentre en un taller pequeño o en un entorno industrial grande. En este blog, te guiaré a través del proceso paso a paso.

En primer lugar, comprendamos qué es un VFD. Un variador de frecuencia, o VFD para abreviar, es un dispositivo que controla la velocidad de un motor eléctrico variando la frecuencia y el voltaje que se le suministra. Schneider es una marca muy conocida en el mercado de VFD y ofrece una amplia gama de productos como elSchneider Electric Altivar 312 ATV312HU40N4,Schneider ATV71HU15N4Z VFD, ySchneider ATV930C16N4.

Comprobaciones de preconfiguración

Antes de comenzar a configurar la velocidad, hay algunas cosas que debes hacer. Primero, asegúrese de que el VFD esté instalado correctamente. Verifique todas las conexiones del cableado para asegurarse de que estén apretadas y correctas. El cableado flojo o incorrecto puede provocar todo tipo de problemas, incluido un control de velocidad incorrecto e incluso daños al variador.

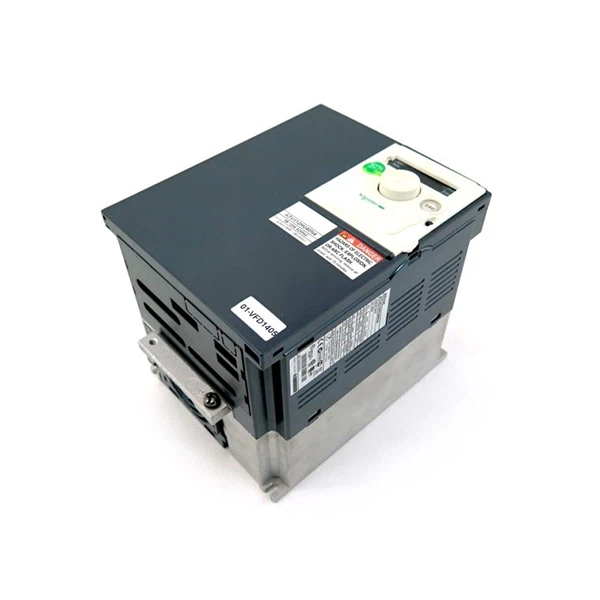

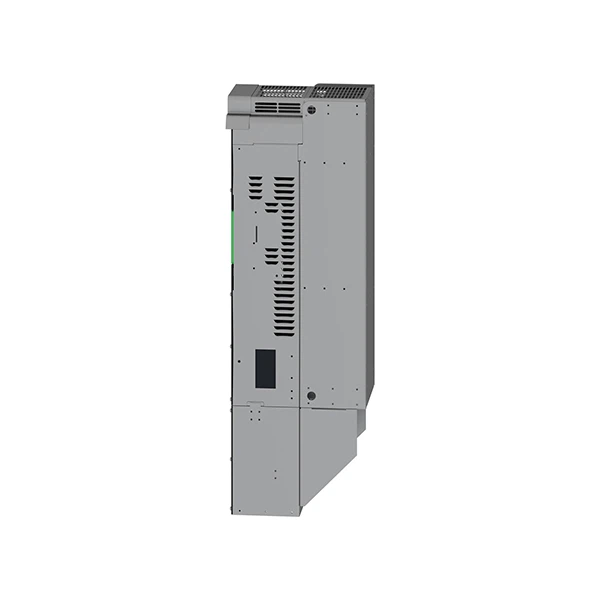

Schneider ATV930C16N4 Schneider Electric Altivar 312 ATV312HU40N4

Además, eche un vistazo a las especificaciones del motor. Necesita conocer la potencia nominal, el voltaje, la corriente y la velocidad del motor. Esta información generalmente se encuentra en la placa de identificación del motor. El VFD debe configurarse de acuerdo con las características del motor para que funcione correctamente.

Métodos básicos de configuración de velocidad

Usando el teclado

La mayoría de los VFD de Schneider vienen con un teclado incorporado. Esta es una de las formas más sencillas de ajustar la velocidad. Así es como lo haces:

Encienda el VFD. Espere a que se inicialice. Verás algunos mensajes de inicio en la pantalla.
Ingrese al modo de programación. Normalmente, hay un botón específico en el teclado para hacer esto. Podría tener la etiqueta "PROG" o algo similar.
Navegue hasta el parámetro de configuración de velocidad. Esto podría ser algo así como "Punto de ajuste de frecuencia" o "Referencia de velocidad". Puede utilizar las teclas de flecha arriba y abajo del teclado para desplazarse por los parámetros.
Una vez que haya encontrado el parámetro de configuración de velocidad, ingrese la velocidad deseada. Puede utilizar las teclas numéricas del teclado para ingresar el valor. La velocidad suele establecerse en Hercios (Hz). Por ejemplo, si desea que el motor funcione a la mitad de su velocidad nominal, deberá calcular la frecuencia correspondiente en función de la frecuencia nominal del motor.
Después de ingresar el valor, presione el botón "Entrar" o "Aceptar" para guardar la configuración.

Usando una señal externa

También puede configurar la velocidad del VFD utilizando una señal externa. Esto es útil cuando necesitas controlar la velocidad de forma remota o en función de la salida de otro dispositivo, como un sensor.

Señal analógica: Muchos VFD admiten señales de entrada analógicas, como 0 - 10 V o 4 - 20 mA. Primero, necesita configurar el VFD para aceptar la señal analógica. Vaya al modo de programación y busque el parámetro relacionado con la configuración de la entrada analógica. Configure el tipo de entrada (0 - 10V o 4 - 20mA) y el escalado correspondiente. Por ejemplo, si configura una entrada de 0 a 10 V para representar un rango de velocidad de 0 a 60 Hz, entonces una entrada de 5 V corresponderá a 30 Hz.
Señal digital: Algunas aplicaciones pueden requerir control digital. Puede utilizar entradas digitales en el VFD para establecer diferentes niveles de velocidad. Por ejemplo, puede asignar diferentes combinaciones de estados de entrada digital a diferentes velocidades. En el modo de programación, configure los parámetros de entrada digital para definir estos niveles de velocidad.

Consideraciones avanzadas sobre la configuración de velocidad

Aceleración y desaceleración

Al configurar la velocidad, también es necesario considerar los tiempos de aceleración y desaceleración. Los cambios bruscos de velocidad pueden provocar tensiones mecánicas en el motor y en el equipo conectado. Para configurar los tiempos de aceleración y desaceleración:

Ingrese al modo de programación como antes.
Encuentre los parámetros relacionados con los tiempos de aceleración y desaceleración. Podrían estar etiquetados como "Tiempo de aceleración" y "Tiempo de desaceleración".
Establezca los valores adecuados. Las unidades suelen estar en segundos. Por ejemplo, si configura el tiempo de aceleración en 5 segundos, el motor aumentará gradualmente su velocidad desde 0 hasta la velocidad establecida durante 5 segundos.

Aumento de velocidad

La rampa de velocidad es similar a la aceleración y desaceleración, pero puede ser más flexible. Le permite definir una velocidad personalizada - perfil de cambio. Algunos VFD tienen una función incorporada para aumentar la velocidad. Puede configurar la velocidad de rampa, las velocidades inicial y final, y los intervalos de tiempo.

Solución de problemas de velocidad: problemas de configuración

A veces, puede encontrar problemas al configurar la velocidad. A continuación se muestran algunos problemas comunes y cómo solucionarlos:

Lectura de velocidad incorrecta: Si el motor no funciona a la velocidad establecida, primero verifique el cableado. Asegúrese de que todas las conexiones estén seguras. Además, verifique si el VFD está configurado correctamente para el motor. Es posible que deba volver a verificar los parámetros del motor en la configuración del VFD.
Sin cambio de velocidad: Si estás intentando cambiar la velocidad pero no sucede nada, podría deberse a un parámetro bloqueado. Algunos parámetros del VFD se pueden bloquear para evitar cambios accidentales. Compruebe si el parámetro de ajuste de velocidad está bloqueado y desbloquéelo si es necesario.
Velocidad errática: La velocidad errática puede deberse a interferencias eléctricas. Verifique si hay fuentes cercanas de interferencia electromagnética, como motores grandes o líneas eléctricas. Es posible que necesite utilizar cables blindados o instalar filtros para reducir la interferencia.

Conclusión

Configurar la velocidad de un Schneider VFD no es tan complicado como parece. Ya sea que esté usando el teclado, una señal externa o funciones avanzadas como el control de aceleración y desaceleración, seguir los pasos correctos garantizará que su motor funcione a la velocidad deseada.

Si está interesado en comprar VFD de Schneider o necesita soporte técnico más detallado, no dude en comunicarse con nosotros. Estamos aquí para ayudarle a aprovechar al máximo estos fantásticos productos.
