Como proveedor de módulos PLC de ABB, a menudo me preguntan cómo utilizar la función de control PID en estos módulos. PID, que significa Proporcional - Integral - Derivado, es un algoritmo de control ampliamente utilizado en la automatización industrial. Ayuda a mantener una variable de proceso en un punto de ajuste deseado ajustando la salida de control. En este blog, lo guiaré a través de los pasos para usar la función de control PID en módulos PLC de ABB.
Comprender los conceptos básicos del control PID
Antes de profundizar en la implementación, es fundamental comprender los tres componentes del controlador PID:
- Proporcional (P): Este componente proporciona una salida que es proporcional al error entre el punto de ajuste y la variable de proceso. Un error mayor dará como resultado una salida de control mayor. Sin embargo, usar sólo el término proporcional puede conducir a un error de estado estacionario, donde la variable del proceso nunca alcanza exactamente el punto de ajuste.
- Integral (yo): El término integral acumula el error en el tiempo. Ayuda a eliminar el error de estado estable ajustando continuamente la salida de control hasta que el error sea cero. Pero demasiada acción integral puede hacer que el sistema se sobrepase y se vuelva inestable.
- Derivada (D): El término derivado calcula la tasa de cambio del error. Anticipa cambios futuros en el error y ayuda a amortiguar las oscilaciones. Es particularmente útil en sistemas con cambios rápidos.
Selección del módulo PLC ABB adecuado

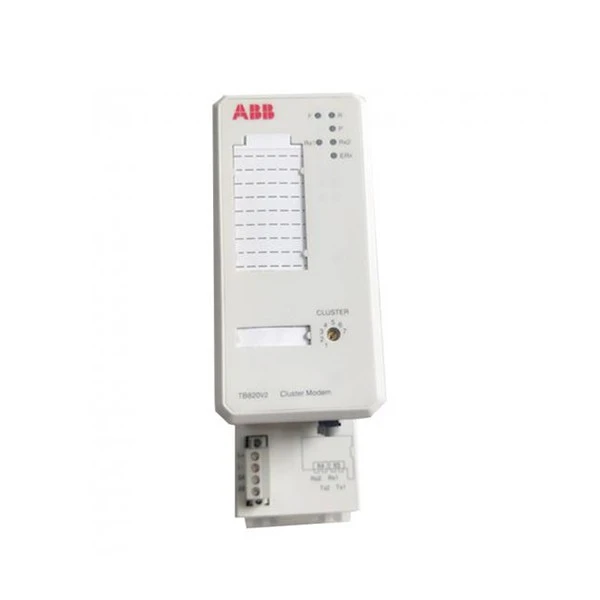

ABB ofrece una amplia gama de módulos PLC que admiten control PID. Por ejemplo, elABB DX571 1TNE968902R2302es un módulo de alto rendimiento adecuado para diversas aplicaciones industriales. ElMódulo de procesador ABB PM665También proporciona potentes capacidades de procesamiento para tareas de control complejas, incluido el control PID. y elMódulo de entrada analógica AI845 ABBse puede utilizar para medir la variable del proceso con precisión.
Configuración del controlador PID en el PLC ABB
Los siguientes pasos describen el proceso general de configuración de un controlador PID en un módulo PLC de ABB:
Paso 1: Definir la variable del proceso y el punto de ajuste
El primer paso es identificar la variable del proceso que desea controlar. Esto podría ser temperatura, presión, caudal, etc. También es necesario definir el punto de ajuste, que es el valor deseado de la variable de proceso. En el entorno de programación del PLC de ABB, deberá asignar ubicaciones de memoria para la entrada de la variable de proceso y el punto de ajuste.
Paso 2: seleccione el bloque de función PID
El software de programación de PLC de ABB proporciona bloques de funciones PID predefinidos. Debe seleccionar el bloque de funciones adecuado según los requisitos de su aplicación. Estos bloques de funciones normalmente tienen parámetros de entrada para la variable de proceso, el punto de ajuste y las ganancias PID (proporcional, integral y derivada).


Paso 3: establezca las ganancias de PID
Ajustar las ganancias del PID es un paso crítico. Existen varios métodos para la sintonización, como el método Ziegler-Nichols. El método Ziegler-Nichols implica encontrar la ganancia última y el período último del sistema y luego calcular las ganancias PID en función de estos valores. En el PLC ABB, puede ajustar las ganancias de PID dentro de los parámetros del bloque de funciones.
Paso 4: configurar la salida
La salida del controlador PID se utiliza para ajustar el elemento de control, como una válvula o un motor. Es necesario configurar el rango de salida y el tipo de salida (analógica o digital). En el PLC ABB, asignará la salida del bloque de función PID al módulo de salida apropiado.
Paso 5: implementar el manejo de errores
Es importante implementar el manejo de errores en su programa de control PID. Por ejemplo, si la variable del proceso sale de un rango seguro, el sistema debe tomar las medidas adecuadas, como apagar el elemento de control o generar una alarma.
Prueba y ajuste del controlador PID
Una vez que haya configurado el controlador PID, deberá probarlo en un entorno del mundo real. Comience ejecutando el sistema con ganancias PID conservadoras y ajústelas gradualmente según la respuesta del sistema. Observe los siguientes aspectos durante las pruebas:
- Tiempo de respuesta: El tiempo que tarda la variable de proceso en alcanzar el punto de ajuste. Un tiempo de respuesta más corto generalmente es mejor, pero no debería causar un exceso excesivo.
- Excederse: La cantidad en la que la variable de proceso excede el punto de ajuste. Minimizar el exceso es crucial para la estabilidad del sistema.
- Estable - Error de estado: La diferencia entre el punto de ajuste y la variable de proceso después de que el sistema haya alcanzado un estado estable. El término integral del controlador PID debería ayudar a reducir este error a cero.
Monitoreo y Mantenimiento
Una vez que el controlador PID esté en funcionamiento, la supervisión continua es esencial. Puede utilizar las funciones de diagnóstico del PLC ABB para monitorear el rendimiento del controlador PID. Busque cualquier signo de inestabilidad, como oscilaciones o grandes errores de estado estacionario. El mantenimiento regular incluye verificar que los módulos de entrada y salida funcionen correctamente y actualizar las ganancias del PID si las características del sistema cambian con el tiempo.
Conclusión
El uso de la función de control PID en los módulos PLC de ABB puede mejorar significativamente la eficiencia y la estabilidad de los procesos industriales. Si sigue los pasos descritos en este blog, podrá configurar, probar y mantener con éxito un controlador PID en su sistema PLC ABB. Si está interesado en comprar módulos PLC de ABB para sus aplicaciones de control PID o tiene alguna pregunta técnica, no dude en comunicarse para una discusión detallada. Estamos aquí para brindarle las mejores soluciones y soporte para sus necesidades de automatización industrial.
Referencias
- Manuales de programación de PLC ABB
- Manual de automatización industrial sobre control PID
- Ziegler, JG y Nichols, NB (1942). Configuraciones óptimas para controladores automáticos. Transacciones de la ASME, 64(8), 759 - 768.
