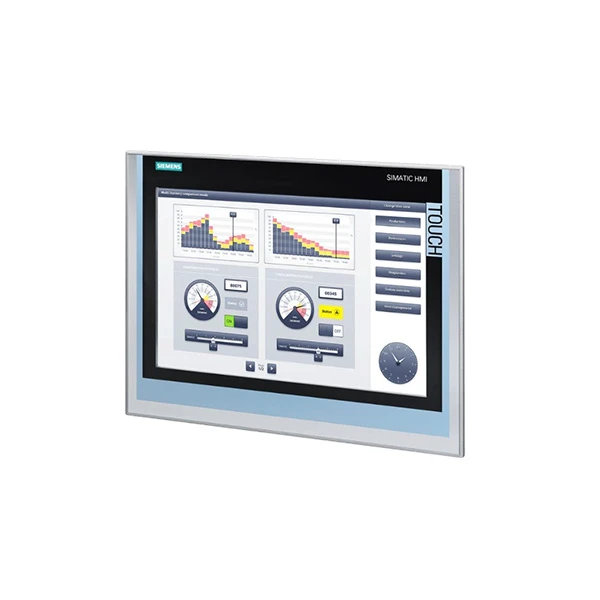

Siemens 6AV2124-0UC02-0AX1

Marca:siemens
Modelo:6AV2124-0UC02-0AX1

Situación del inventario:Los productos están disponibles en stock.

Características del producto

Un dispositivo HMI industrial de alto-rendimiento de la serie SIMATIC HMI TP1900 Comfort, el Siemens 6AV2124-0UC02-0AX1, fue creado especialmente para un funcionamiento confiable en entornos de automatización industrial. La pantalla ancha TFT en color de 19 pulgadas del Siemens 6AV2124-0UC02-0AX1 (con una diagonal de pantalla real de 18,5 pulgadas) es una de sus características principales. Con una resolución de 1366 x 768 píxeles y la capacidad de mostrar hasta 16 millones de colores, la pantalla ofrece imágenes nítidas y coloridas para menús de operación y datos de proceso. Para mejorar la eficiencia operativa, utiliza una pantalla multitáctil capacitiva con hasta 40 botones táctiles directos que se pueden utilizar como E/S de entrada S7.

El Siemens 6AV2124-0UC02-0AX1 tiene varias interfaces para satisfacer las demandas de comunicación industrial. Admite PROFINET, TCP/IP y otros protocolos industriales populares y tiene dos puertos Ethernet industriales con funcionalidad de conmutador además de un puerto Ethernet independiente. Además, hay dos interfaces USB 2.0, una interfaz combinada RS 422/485 para comunicación PROFIBUS/MPI y dos ranuras para tarjetas SD (que admiten tarjetas SD de hasta 2 GB) para almacenamiento y transferencia de datos. La pantalla táctil HMI 6AV2124-0UC02-0AX1 es compatible con varios PLC Siemens, incluidos S7-1200, S7-1500 y S7-300, así como con otros controladores industriales, gracias a estas interfaces.

El Siemens 6AV2124-0UC02-0AX1 tiene un rango de voltaje de 19,2 V a 28,8 V CC y funciona con alimentación de 24 V CC. Con una corriente nominal de 1,7 A y un consumo de energía típico de 41 W, es estable y energéticamente eficiente para uso industrial a largo plazo. El índice de protección IP65 del dispositivo en la parte frontal lo hace resistente al agua y al polvo, lo que lo hace apropiado para entornos industriales desafiantes. Cuando se instala verticalmente, puede funcionar normalmente a temperaturas entre 0 grados y 45 grados, lo que satisface los requisitos de la mayoría de los sitios industriales interiores.

Presupuesto

Modelo	6AV2124-0UC02-0AX1
Nombre del producto	SIMATIC HMI TP1900 Confort
Serie de productos	Paneles de confort
Método de operación	Operación puramente táctil (sin botones físicos)
Número de colores	16.777.216 colores (16 millones de colores)
Resolución	1366 × 768 píxeles (pantalla ancha)
Tipo de fuente de alimentación	CC 24 V
Corriente nominal	1.7A

Precauciones

Al instalar Siemens 6AV2124-0UC02-0AX1, es fundamental seguir los procedimientos de instalación prescritos. Este panel Siemens SIMATIC HMI TP1900 Comfort está diseñado para uso en interiores únicamente; por lo tanto, no lo instale en el exterior, donde pueda quedar expuesto a la lluvia, la luz solar directa o condiciones climáticas extremas. El frente del dispositivo tiene una certificación de protección IP65, mientras que la parte posterior es IP20, por lo tanto, asegúrese de que el área de instalación proteja la parte posterior del polvo, salpicaduras de agua y otros productos químicos peligrosos. La técnica de instalación sugerida es el montaje vertical y, si se requiere inclinación, el ángulo no debe exceder los 35 grados para evitar afectar el efecto de visualización y la respuesta táctil.

La fuente de alimentación de Siemens 6AV2124-0UC02-0AX1 requiere una fuente de alimentación de 24 V CC con un rango de voltaje de 19,2 V a 28,8 V. Conéctelo a una fuente de alimentación confiable para evitar dañar el dispositivo o causar fallas en el monitoreo de procesos industriales. Antes de conectar la alimentación, verifique dos veces el cableado para evitar la polaridad inversa, lo que puede causar cortocircuitos y daños irreparables a la pantalla táctil HMI 6AV2124-0UC02-0AX1.

Al configurar Siemens 6AV2124-0UC02-0AX1, utilice el software de configuración adecuado. El requisito mínimo es WinCC Comfort V14 SP1 (con HSP) o superior. El uso de software desactualizado o incompatible puede provocar que la configuración falle o que el dispositivo no funcione correctamente. Preste atención al límite de variables durante todo el proceso de configuración: el dispositivo puede manejar hasta 4.096 variables por dispositivo y 400 variables por pantalla; por lo tanto, no exceda estos límites para mantener un funcionamiento estable.

Preguntas frecuentes

P: ¿Qué es el Siemens 6AV2124-0UC02-0AX1?

R: El Siemens 6AV2124-0UC02-0AX1 es una pieza de repuesto y accesorio para los paneles SIMATIC HMI (Interfaz hombre-máquina) de Siemens. Se trata de una tarjeta de memoria original de Siemens, normalmente una tarjeta CompactFlash (CF), que lleva precargado el sistema operativo y las aplicaciones para determinados modelos de dispositivos HMI. Es fundamental para el funcionamiento, reemplazo y restauración del dispositivo.

P: ¿Qué dispositivos HMI de Siemens utilizan la tarjeta de memoria 6AV2124-0UC02-0AX1?

R: Esta tarjeta de memoria funciona con numerosos SIMATIC HMI Multi Panels y Mobile Panels. Entre las series más comunes se encuentran el MP 277, el MP 377, el Mobile Panel 277 y generaciones similares. Es fundamental confirmar la compatibilidad exacta en el manual del dispositivo o en el sitio de productos del centro industrial de Siemens, ya que usar la tarjeta incorrecta puede crear problemas.

P: ¿Puedo utilizar en su lugar una tarjeta CompactFlash comercial estándar?

R: No, se desaconseja encarecidamente esto. La 6AV2124-0UC02-0AX1 no es una tarjeta CF en blanco normal. Por lo general, incluye una imagen del sistema operativo patentado de Siemens, así como archivos de licencia especiales. Una tarjeta genérica no tendrá este software, lo que inutilizará su panel HMI. Utilice siempre un accesorio original de Siemens para mantener la confiabilidad e integridad del sistema.
