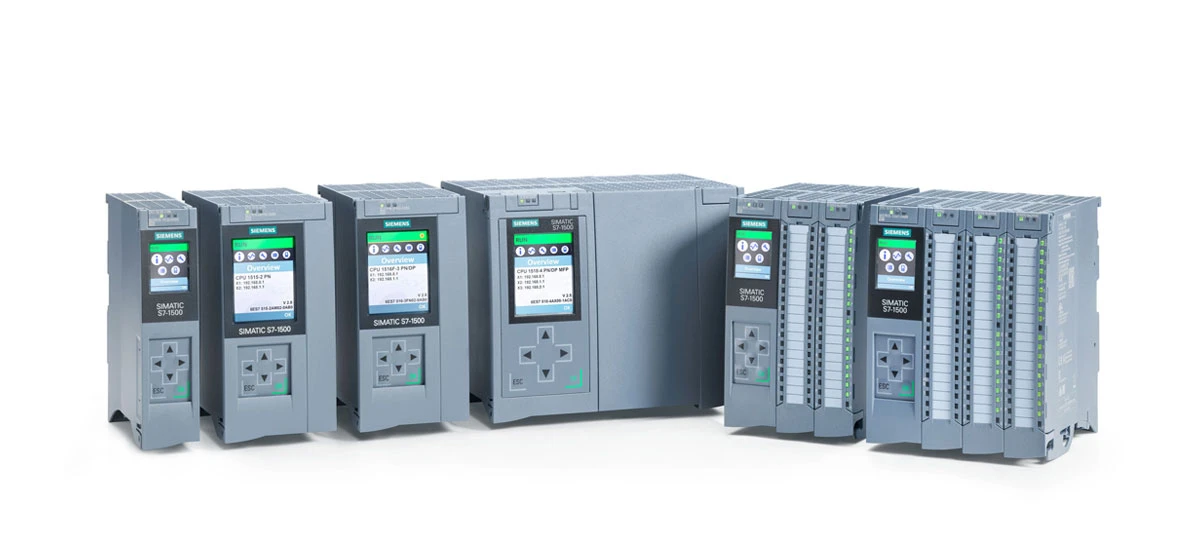

El PLC Siemens S7-1500 es una opción popular para la automatización industrial debido a su confiabilidad y flexibilidad. Sin embargo, como cualquier dispositivo electrónico, puede enfrentar errores y alarmas que interrumpan sus operaciones. Esta guía lo guiará paso-soluciones paso a paso para los problemas más comunes del Siemens S7-1500, incluidos códigos de error, fallas de comunicación, problemas del módulo de E/S y más. Ya sea un principiante o un técnico experimentado, estos consejos prácticos le ayudarán a solucionar los problemas rápidamente.
Comprensión de los códigos de error del PLC Siemens S7-1500
Los códigos de error son la primera pista para diagnosticar problemas con su PLC Siemens S7-1500. La mayoría de los códigos aparecen en la pantalla frontal del PLC o en el software Siemens TIA Portal. A continuación se muestran los códigos de error más frecuentes y cómo solucionarlos.
Código de error 8000 de Siemens S7-1500 (error de software interno)
Síntomas: El PLC Siemens S7-1500 deja de responder y el LED de error se ilumina en rojo. El código de error 8000 indica una falla de software en el sistema operativo del PLC.
Causas: Firmware dañado, descarga de programa incompleta o problemas de memoria.
Pasos para solucionar problemas:
- Reinicie el PLC Siemens S7-1500 apagando la alimentación durante 30 segundos y volviéndola a encender.
- Compruebe si el firmware del PLC está actualizado. Utilice TIA Portal para descargar la última versión del firmware desde el sitio web oficial de Siemens.
- Si el error persiste, restablezca el PLC a la configuración de fábrica y vuelva a-descargar el programa. Asegúrese de que el programa no tenga errores de sintaxis antes de descargarlo.
Código de error 16#8004 de Siemens S7-1500 (falló la comunicación con el módulo de E/S)
Síntomas: El PLC Siemens S7-1500 no puede comunicarse con uno o más módulos de E/S y el LED de error de E/S parpadea.
Causas: Cableado suelto, módulo de E/S defectuoso o configuración incorrecta del módulo.
Pasos para solucionar problemas:
- Apague el PLC Siemens S7-1500 y verifique el cableado entre el PLC y el módulo de E/S problemático. Asegúrese de que todos los conectores estén apretados y no dañados.
- Utilice TIA Portal para verificar la configuración del módulo de E/S. Asegúrese de que el tipo de módulo y la dirección coincidan con la configuración física.
- Reemplace el módulo de E/S por uno que funcione para probar si el módulo original está defectuoso.
Reparación de fallas de comunicación del PLC Siemens S7-1500
Los problemas de comunicación son comunes en las redes industriales y el PLC Siemens S7-1500 a menudo se conecta a otros dispositivos a través de PROFINET, Ethernet o Modbus. A continuación se muestran soluciones para los problemas de comunicación más típicos.
Solución de problemas de errores de comunicación del PLC Siemens S7-1500 (PROFINET)
Síntomas: El PLC Siemens S7-1500 no se puede conectar a dispositivos PROFINET (p. ej., sensores, unidades) y el LED de comunicación parpadea en amarillo.
Causas: Conflicto de dirección IP, cable Ethernet dañado o configuración PROFINET incorrecta.
Pasos para solucionar problemas:
- Compruebe la dirección IP del PLC Siemens S7-1500 y de los dispositivos PROFINET conectados. Asegúrese de que no haya dos dispositivos que compartan la misma dirección IP (use TIA Portal o una herramienta de escaneo de red).
- Inspeccione el cable Ethernet en busca de daños. Reemplace el cable si hay cortes, deshilachados o conectores sueltos.
- En el TIA Portal, verifique la configuración de la red PROFINET. Asegúrese de que la máscara de subred y la puerta de enlace coincidan en todos los dispositivos.
- Pruebe la red con un probador de cables para confirmar la intensidad de la señal.
Problemas de conexión Ethernet Siemens S7-1500
Síntomas: El PLC Siemens S7-1500 no aparece en TIA Portal o se pierde el acceso remoto.
Causas: Firewall que bloquea la conexión, configuración incorrecta del adaptador de red o problemas con el enrutador.
Pasos para solucionar problemas:
- Deshabilite el firewall de su computadora (temporalmente) para ver si bloquea la comunicación con el PLC Siemens S7-1500.
- Asegúrese de que la dirección IP de su computadora esté en la misma subred que el PLC. Por ejemplo, si la IP del PLC es192.168.0.10, su computadora debe ser 192.168.0.x (x ≠ 10).
- Reinicie el enrutador o conmutador conectado al PLC. Comprueba si otros dispositivos de la red pueden conectarse a Internet (para descartar problemas-en toda la red).
Resolución de fallas del módulo de E/S Siemens S7-1500
Los módulos de E/S son fundamentales para que el PLC Siemens S7-1500 interactúe con sensores, actuadores y otros dispositivos de campo. Las fallas en estos módulos pueden detener la producción, por lo que la solución rápida de problemas es clave.
Solución de fallo del módulo de E/S S7-1500 (no llega alimentación al módulo)
Síntomas: El LED de alimentación del módulo de E/S está apagado y el PLC Siemens S7-1500 informa un error de "módulo no encontrado".
Causas: Fuente de alimentación defectuosa, conector de alimentación suelto o módulo dañado.
Pasos para solucionar problemas:
- Verifique la unidad de fuente de alimentación (PSU) del PLC Siemens S7-1500. Asegúrese de que la fuente de alimentación esté conectada a una fuente de alimentación estable y que el voltaje esté dentro del rango requerido (normalmente 24 V CC).
- Inspeccione el conector de alimentación en el módulo de E/S. Desenchufe y vuelva a -conectar el conector para asegurar un ajuste perfecto.
- Utilice un multímetro para probar la potencia de salida de la fuente de alimentación. Si el voltaje es demasiado bajo o cero, reemplace la fuente de alimentación.
- Si el módulo aún no tiene energía, reemplácelo con un módulo que funcione para confirmar la falla.
Problemas de señal de entrada/salida del módulo de E/S Siemens S7-1500
Síntomas: El módulo de E/S no lee las señales del sensor (entrada) ni controla los actuadores (salida) correctamente.
Causas: Cableado incorrecto, sensor/actuador defectuoso o errores de configuración del módulo.
Pasos para solucionar problemas:
- Para módulos de entrada: desconecte el sensor y pruébelo con un multímetro. Asegúrese de que el sensor envíe una señal válida (p. ej., 0-10 V para sensores analógicos, encendido/apagado para sensores digitales).
- Para módulos de salida: Verifique el cableado del actuador. Asegúrese de que la carga esté dentro de la clasificación actual del módulo (por ejemplo, 2 A por canal para salidas digitales).
- En TIA Portal, verifique el tipo de señal (analógica/digital) y el rango del módulo de E/S. Ajuste la configuración si no coincide con el sensor/actuador.
- Cambie el sensor/actuador por uno que funcione para descartar fallas del dispositivo.
Cómo resolver mensajes de alarma de Siemens S7-1500
Los mensajes de alarma en el PLC Siemens S7-1500 brindan alertas en tiempo real sobre problemas del sistema. La mayoría de las alarmas están vinculadas a fallas específicas y resolver la causa raíz borrará la alarma.
Siemens S7-1500 Alarma 16#0001 (Alarma de sobrecarga)
Síntomas: El LED de sobrecarga de CPU del PLC Siemens S7-1500 se enciende y aparece el mensaje de alarma en TIA Portal.
Causas: Demasiadas tareas en segundo plano, programa de gran tamaño o alto tráfico de comunicación.
Pasos para solucionar problemas:
- Utilice la herramienta de monitorización "CPU Load" del TIA Portal para identificar qué tareas están provocando la sobrecarga.
- Optimice el programa eliminando código innecesario o dividiendo tareas grandes en otras más pequeñas.
- Reduzca el tráfico de comunicación limitando la cantidad de intercambios de datos con otros dispositivos (por ejemplo, utilice el intercambio de datos cíclico solo para datos críticos).
- Si la sobrecarga persiste, actualice a un modelo de CPU Siemens S7-1500 de mayor-rendimiento (p. ej., 1511C a 1513C).
Alarma Siemens S7-1500 16#8010 (Memoria llena)
Síntomas: El PLC no puede almacenar nuevos datos ni descargar programas y se activa la alarma de memoria llena.
Causas: Uso excesivo de memoria retentiva, archivos de registro grandes o bloques de programa no utilizados.
Pasos para solucionar problemas:
- En TIA Portal, compruebe el uso de memoria del PLC Siemens S7-1500. Elimine los bloques de programa, bloques de función (FB) y llamadas de función (FC) no utilizados.
- Borre archivos de registro y datos temporales almacenados en la memoria del PLC.
- Reduzca el uso de memoria retentiva marcando únicamente los datos críticos (por ejemplo, puntos de ajuste) como retentivos.
- Si la memoria aún está llena, actualice la tarjeta de memoria del PLC (por ejemplo, de 4 GB a 8 GB).
Solución de problemas con la fuente de alimentación del PLC Siemens S7-1500
Una fuente de alimentación estable es esencial para que el PLC Siemens S7-1500 funcione correctamente. Los problemas relacionados con la energía pueden provocar errores aleatorios o apagados completos del sistema.
Fluctuaciones de potencia del PLC Siemens S7-1500
Síntomas: El PLC se reinicia inesperadamente o aparecen códigos de error relacionados con la alimentación (por ejemplo, 16#8002).
Causas: Tensión de red inestable, fuente de alimentación defectuosa o picos de tensión.
Pasos para solucionar problemas:
- Utilice un multímetro para medir la tensión de red. Asegúrese de que permanezca dentro del rango operativo del PLC (generalmente 100-240 VCA).
- Instale un protector contra sobretensiones para proteger el PLC Siemens S7-1500 de picos de tensión (comunes en entornos industriales).
- Compruebe la fuente de alimentación en busca de signos de daños (p. ej., componentes quemados, ruidos inusuales). Reemplace la fuente de alimentación si está defectuosa.
- Para aplicaciones críticas, utilice una fuente de alimentación ininterrumpida (UPS) para proporcionar energía de respaldo durante los cortes.
PLC Siemens S7-1500 sin alimentación (sin LED encendidos)
Síntomas: El PLC Siemens S7-1500 no tiene energía y ninguno de los LED está encendido.
Causas: Cable de alimentación desconectado, toma de corriente defectuosa o fuente de alimentación dañada.
Pasos para solucionar problemas:
- Compruebe si el cable de alimentación está bien conectado al PLC y a la toma de corriente.
- Pruebe el tomacorriente con otro dispositivo (por ejemplo, una lámpara) para confirmar que funciona.
- Si el tomacorriente funciona, reemplace el cable de alimentación por uno que sepa que está en buen estado.
- Si el PLC aún no tiene energía, reemplace la fuente de alimentación. Póngase en contacto con el soporte técnico de Siemens si la nueva fuente de alimentación no resuelve el problema.
Mantenimiento Preventivo del PLC Siemens S7-1500
Para reducir el riesgo de errores y alarmas, el mantenimiento preventivo regular es clave. Siga estos consejos para mantener su PLC Siemens S7-1500 funcionando sin problemas:
- Mantenga limpios el PLC y los módulos de E/S. El polvo y la suciedad pueden provocar sobrecalentamiento o cortocircuitos. Utilice aire comprimido para limpiar las rejillas de ventilación y los conectores.
- Actualice periódicamente el firmware del PLC y el software TIA Portal. Siemens lanza actualizaciones para corregir errores y mejorar el rendimiento.
- Haga una copia de seguridad del programa y la configuración del PLC semanalmente. Almacene las copias de seguridad en una ubicación segura (por ejemplo, almacenamiento en la nube, disco duro externo).
- Inspeccione el cableado y los conectores mensualmente. Apriete las conexiones sueltas y reemplace los cables dañados.
- Monitorear la temperatura del PLC. Asegúrese de que el entorno de instalación esté dentro del rango recomendado (0-60 grados para la mayoría de los modelos).
Si sigue estos pasos de solución de problemas y consejos de mantenimiento, podrá resolver rápidamente los problemas más comunes con el PLC Siemens S7-1500. Si encuentra errores persistentes, comuníquese con el soporte técnico de Siemens o con un técnico certificado para obtener más ayuda. Recuerde, un diagnóstico preciso es el primer paso para una solución de problemas eficaz; comience siempre identificando el código o síntoma de error antes de tomar medidas.
