En el mundo industrial actual, la automatización hace que las fábricas y las empresas funcionen de forma más rápida, segura y eficiente. Una parte clave de muchos sistemas de automatización modernos es el VFD de Siemens. Pero, ¿qué es un VFD de Siemens y cómo se conecta a otras partes importantes como PLC, HMI y soluciones de IoT? Este blog lo desglosará en términos simples, le mostrará paso-a-paso cómo integrar los VFD de Siemens y le explicará por qué esta integración es importante para sus operaciones. Ya sea que sea nuevo en la automatización o esté buscando mejorar su sistema existente, comprender la integración del VFD de Siemens es esencial para tener éxito.
¿Qué es un VFD de Siemens y por qué es importante para la automatización?

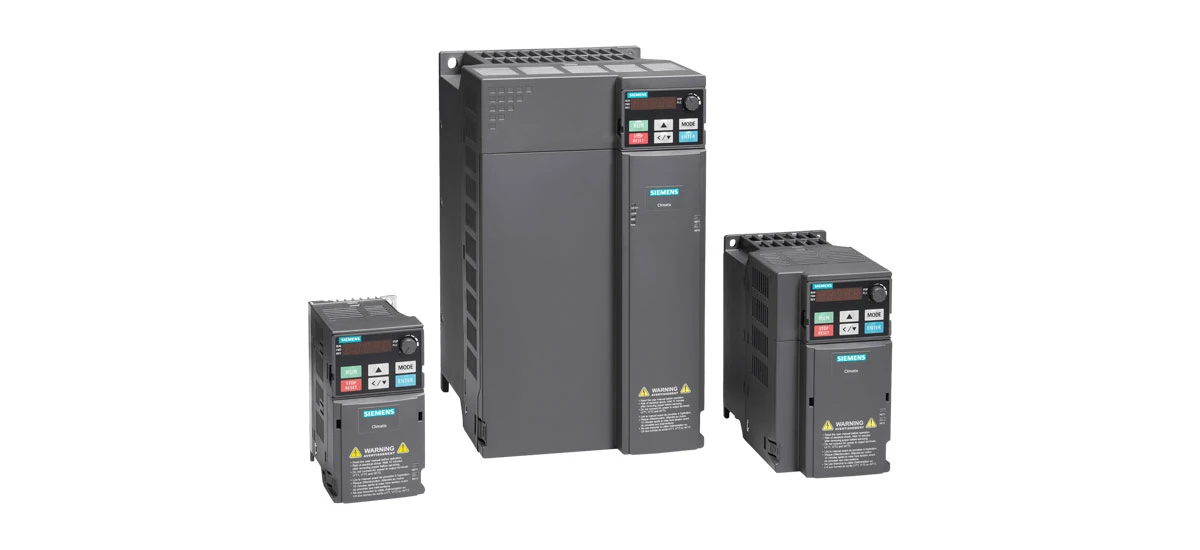

Primero, comencemos con lo básico: VFD significa Variador de Frecuencia. Un Siemens VFD es un dispositivo electrónico fabricado por Siemens que controla la velocidad y el par de los motores eléctricos cambiando la frecuencia y el voltaje de la energía que se les suministra. Piense en ello como un "regulador de intensidad inteligente" para motores-en lugar de hacer funcionar un motor a máxima velocidad todo el tiempo, un VFD de Siemens le permite ajustar su velocidad para que coincida exactamente con lo que su proceso necesita.
Los VFD de Siemens son populares en la automatización industrial por muchas razones. Ayudan a ahorrar energía: los motores utilizan menos electricidad cuando funcionan a velocidades más bajas y los VFD de Siemens pueden reducir los costos de energía en un 30-50 % en aplicaciones como bombas y ventiladores. También reducen el desgaste de motores y piezas mecánicas al permitir un arranque y parada suaves, lo que prolonga la vida útil de su equipo. Además, los VFD de Siemens son confiables, fáciles de usar y están diseñados para funcionar perfectamente con otras herramientas de automatización de Siemens, lo que los convierte en la mejor opción para empresas de todo el mundo.
Componentes clave de los sistemas de automatización para la integración de VFD de Siemens
Para integrar un VFD de Siemens con éxito, es necesario comprender los tres componentes principales con los que funciona: PLC, HMI y soluciones de IoT. Cada uno desempeña un papel único y juntos crean un sistema de automatización completamente funcional. Echemos un vistazo más de cerca a cada uno.
PLC: el "cerebro" del sistema de automatización
PLC significa controlador lógico programable. Actúa como el cerebro del sistema de automatización y envía comandos a otros dispositivos-incluido el VFD de Siemens. Un PLC utiliza programas pre-escritos para tomar decisiones basadas en entradas de sensores o botones. Por ejemplo, si un sensor detecta que una máquina se está sobrecalentando, el PLC puede enviar una señal al VFD de Siemens para reducir la velocidad o detener el motor, evitando daños.
Siemens fabrica PLC de alta-calidad (como los modelos S7-1200 y S7-1500) que están diseñados para funcionar perfectamente con los VFD de Siemens. Esta compatibilidad facilita la integración y garantiza una comunicación más rápida y confiable entre el PLC y el VFD de Siemens. Al integrar un VFD de Siemens con un PLC, el PLC le indica al VFD qué tan rápido debe hacer funcionar el motor, cuándo arrancar o parar y cómo responder a diferentes condiciones.
HMI: la "interfaz" para el control humano
HMI significa interfaz hombre-máquina. Es la pantalla o panel que permite a los operadores interactuar con el sistema de automatización-incluido el VFD de Siemens. Una HMI muestra información en tiempo real-sobre el estado del VFD de Siemens, como la velocidad del motor, el uso de energía y cualquier error. Los operadores también pueden usar la HMI para ajustar la configuración del VFD de Siemens, arrancar o detener el motor o restablecer fallas.
Las HMI de Siemens (como Simatic Basic y Comfort Panels) son fáciles de usar-y están diseñadas para mostrar datos claros y fáciles-de-comprender sobre el VFD de Siemens y otros componentes del sistema. Aprender cómo conectar Siemens VFD a HMI es sencillo con los equipos de Siemens, ya que los dos dispositivos están diseñados para comunicarse sin problemas. Esto permite a los operadores tener control total sobre el VFD de Siemens sin necesidad de acceder directamente al motor o al VFD.
Soluciones IoT: el "vínculo" a la automatización inteligente
IoT significa Internet de las cosas. Las soluciones de IoT conectan el sistema de automatización (incluido el VFD de Siemens) a Internet, lo que permite el monitoreo y control remotos. Con IoT, puedes verificar el estado de tu VFD Siemens desde una computadora, tableta o teléfono-incluso si no estás en la fábrica. También puede configurar alertas para que le notifiquen si el VFD de Siemens tiene un problema, como una falla o un uso anormal de energía.
Las soluciones Siemens VFD IoT para automatización se están volviendo más populares porque ayudan a las empresas a ahorrar tiempo y dinero. Por ejemplo, puede utilizar IoT para monitorear el rendimiento del VFD de Siemens a lo largo del tiempo, identificar patrones y programar el mantenimiento antes de que ocurra una avería. Esto reduce el tiempo de inactividad y mantiene su sistema de automatización funcionando sin problemas. Siemens ofrece herramientas de IoT (como SiDrive IQ) que facilitan la conexión de los VFD de Siemens a la nube y el acceso a datos en tiempo real-.
Integración de VFD de Siemens con PLC: guía paso-a-paso
Integrar un VFD de Siemens con un PLC es un proceso sencillo, especialmente cuando se utilizan equipos de la marca Siemens-. Siga estos sencillos pasos para garantizar una conexión exitosa. Recuerde, la programación de VFD de Siemens para sistemas PLC es más fácil de lo que piensa-no necesita ser un experto para comenzar.
Paso 1: Elija modelos compatibles de VFD y PLC de Siemens
El primer paso es asegurarse de que su VFD y PLC de Siemens sean compatibles. Siemens diseña sus VFD (como Sinamics V20, G120 y G130) y PLC para que funcionen juntos, por lo que elegir productos Siemens para ambos le ahorrará tiempo y evitará problemas de compatibilidad. Por ejemplo, si está utilizando un PLC Siemens S7-1500, un VFD Siemens Sinamics G130 es una excelente opción. Evite mezclar marcas, ya que esto puede causar problemas de comunicación y dificultar la integración del VFD de Siemens con el PLC.
Paso 2: Conecte el VFD de Siemens al PLC
A continuación, debe conectar el VFD de Siemens al PLC. Hay dos formas principales de hacer esto:-conexiones por cable o comunicación por bus de campo (como Profinet). Las conexiones-cableadas son simples y mejores para aplicaciones básicas:-conecta las salidas digitales del PLC a las entradas digitales del VFD de Siemens (para comandos de inicio/parada) y las salidas analógicas del PLC a las entradas analógicas del VFD (para control de velocidad). Para aplicaciones más avanzadas, la comunicación por bus de campo es mejor, ya que permite que el PLC y el VFD de Siemens envíen más datos de un lado a otro, como códigos de error y uso de energía.
Si está utilizando un PLC Siemens S7-1200 con un VFD Sinamics G130 Siemens, es posible que necesite usar el software Siemens Starter para crear un archivo GSD (un archivo que ayuda a los dispositivos a comunicarse) e importarlo al TIA Portal (software de programación de Siemens). Este paso garantiza que el PLC y el VFD de Siemens puedan comunicarse entre sí correctamente.
Paso 3: Programe el PLC para comunicarse con el VFD de Siemens
Una vez realizado el cableado, debe programar el PLC para enviar comandos al VFD de Siemens. Siemens proporciona software de programación fácil-de-usar (como TIA Portal y Sinamics Starter) que le permite escribir programas sencillos para el PLC. El programa le dirá al VFD de Siemens qué hacer-por ejemplo, "hacer funcionar el motor a 50 Hz cuando se presiona el botón de arranque" o "detener el motor si el sensor de temperatura indica más de 80 grados".
La programación de Siemens VFD para sistemas PLC no requiere habilidades avanzadas de codificación. El software tiene funciones pre-integradas para el control VFD de Siemens, por lo que puede arrastrar y soltar bloques para crear su programa. También deberá configurar parámetros en el VFD de Siemens (como tiempos de aceleración y desaceleración) para satisfacer las necesidades de su proceso.
Paso 4: prueba la integración
El último paso es probar la integración. Encienda el PLC y el VFD de Siemens y utilice el programa de PLC o HMI para enviar comandos. Compruebe si el motor arranca, se detiene y cambia de velocidad como se esperaba. Asegúrese de que el PLC reciba retroalimentación del VFD de Siemens-por ejemplo, si el VFD detecta una falla, debe enviar una señal al PLC, que luego alerta al operador a través de la HMI. Si algo no funciona, verifique el cableado o el programa en busca de errores y ajuste los parámetros del VFD de Siemens si es necesario.
Conexión de VFD de Siemens a HMI: mejora del control del usuario
Una vez que su VFD Siemens esté integrado con un PLC, el siguiente paso es conectarlo a una HMI. Esto brinda a los operadores un fácil control sobre el VFD de Siemens y les permite monitorear su desempeño en tiempo real. Aprender cómo conectar Siemens VFD a HMI es simple y el proceso es similar a la integración con un PLC.
Paso 1: Elija una HMI Siemens compatible
Al igual que con los PLC, es mejor utilizar una HMI de Siemens con su VFD de Siemens para obtener la máxima compatibilidad. Las HMI de Siemens están diseñadas para comunicarse sin problemas con los VFD y PLC de Siemens, por lo que no tendrá que lidiar con pasos de configuración complicados. Elija un tamaño de HMI que se ajuste a sus necesidades-los paneles más pequeños funcionan para aplicaciones simples, mientras que los paneles más grandes son mejores para sistemas con múltiples VFD o dispositivos Siemens.
Paso 2: Conecte la HMI al PLC (y al VFD de Siemens)
La HMI se conecta al PLC (no directamente al VFD de Siemens) mediante un cable o una conexión inalámbrica. Dado que el PLC ya se está comunicando con el VFD de Siemens, la HMI puede acceder a todos los datos del VFD de Siemens a través del PLC. Esto significa que no necesita conectar la HMI directamente al VFD de Siemens-ahorrando tiempo y reduciendo el desorden de cableado.
Una vez conectado, puede configurar la HMI para que muestre la información que más le interesa, como la velocidad del motor, el uso de energía y los códigos de falla del VFD de Siemens. También puede agregar botones a la HMI para que los operadores ajusten la configuración del VFD de Siemens, arranquen o detengan el motor o restablezcan fallas.
Paso 3: Pruebe la conexión HMI
Después de configurar la HMI, pruébela para asegurarse de que funciona correctamente. Compruebe si la HMI muestra datos en tiempo real-desde el VFD de Siemens-por ejemplo, si ajusta la velocidad del motor mediante el PLC, la HMI debería actualizarse inmediatamente. Intente usar la HMI para enviar un comando al VFD de Siemens (como arrancar el motor) y confirme que el VFD responde correctamente. Si la HMI no muestra datos, verifique la conexión entre la HMI y el PLC, o verifique que el PLC se esté comunicando con el VFD de Siemens.
Agregar soluciones de IoT a los VFD de Siemens: beneficios de la automatización inteligente
La integración de su VFD Siemens con soluciones IoT lleva su sistema de automatización al siguiente nivel. Las soluciones Siemens VFD IoT para automatización le permiten monitorear y controlar el VFD de forma remota, recopilar datos para análisis y mejorar la eficiencia. Aquí se explica cómo agregar IoT a su integración VFD de Siemens.
Paso 1: Elija una solución IoT de Siemens
Siemens ofrece una gama de soluciones de IoT que funcionan con VFD de Siemens, como SiDrive IQ y TIA Portal Cloud. Estas herramientas le permiten conectar su VFD de Siemens a la nube, acceder a datos en tiempo real-y configurar alertas. También puede utilizar plataformas de IoT de terceros-pero se recomiendan las soluciones de IoT de Siemens porque están diseñadas específicamente para VFD de Siemens y otros equipos de automatización de Siemens-lo que garantiza compatibilidad y confiabilidad.
Paso 2: conecte el VFD de Siemens a la plataforma IoT
Para conectar el VFD de Siemens a la plataforma IoT, necesitará una puerta de enlace de IoT-un dispositivo que vincule el VFD (y otros componentes de automatización) a Internet. Las puertas de enlace Siemens IoT son fáciles de configurar y conectar al VFD de Siemens a través del PLC o directamente. Una vez conectada, la plataforma IoT recopila datos del VFD de Siemens, como la velocidad del motor, el uso de energía y métricas de rendimiento.
Por ejemplo, en un laboratorio industrial, los investigadores utilizaron un PLC Siemens S7-1200, un VFD Sinamics V20 Siemens y Node-RED (una herramienta de IoT) para crear un sistema de monitoreo inteligente. El sistema recopiló datos en tiempo real del VFD de Siemens, los mostró en un tablero y permitió a los investigadores controlar el VFD de forma remota. Esta configuración mejoró la eficiencia y redujo la necesidad de monitoreo manual.
Paso 3: utilice datos de IoT para mejorar el rendimiento
Una vez que su VFD Siemens esté conectado a la plataforma IoT, podrá utilizar los datos recopilados para tomar decisiones más inteligentes. Por ejemplo, puede analizar los datos de uso de energía para encontrar formas de ahorrar más electricidad con el VFD de Siemens. También puede configurar alertas para que le notifiquen si el VFD de Siemens no funciona correctamente-como si el motor se calienta demasiado o si el VFD tiene una falla. Esto le permite solucionar problemas rápidamente, reduciendo el tiempo de inactividad y ahorrando dinero.
Las soluciones Siemens IoT también le permiten programar el mantenimiento del VFD de Siemens en función de su rendimiento real, no solo de un cronograma establecido. Este mantenimiento predictivo le ayuda a evitar averías inesperadas y a prolongar la vida útil de su VFD Siemens.
Desafíos comunes y consejos para una integración exitosa de VFD de Siemens
Si bien la integración de un VFD de Siemens con soluciones PLC, HMI e IoT es sencilla, existen algunos desafíos comunes que puede enfrentar. A continuación se ofrecen algunos consejos que le ayudarán a evitar problemas y garantizar una integración exitosa. Si no está seguro de algún paso, considere los asequibles servicios de integración de VFD de Siemens para obtener ayuda de expertos.
Desafío 1: problemas de compatibilidad
Uno de los desafíos más comunes es el uso de equipos incompatibles. Por ejemplo, si utiliza un PLC que no es-Siemens con un VFD de Siemens, es posible que tenga problemas con la comunicación.
Consejo: Utilice siempre PLC, HMI y soluciones de IoT de Siemens con su VFD de Siemens. Los equipos de Siemens están diseñados para funcionar en conjunto, por lo que esto le ahorrará tiempo y reducirá dolores de cabeza. Si necesita utilizar equipos que no sean-Siemens, verifique la compatibilidad antes de comenzar.
Desafío 2: errores de cableado
El cableado incorrecto puede provocar que el VFD, el PLC o la HMI de Siemens no funcionen correctamente-o incluso dañar el equipo.
Consejo: Siga los diagramas de cableado proporcionados por Siemens para sus modelos específicos de VFD y PLC de Siemens. Verifique-todas las conexiones antes de encender la alimentación. Si no confía en sus habilidades de cableado, solicite ayuda a un profesional o utilice los asequibles servicios de integración de VFD de Siemens.
Desafío 3: errores de programación
Pequeños errores en el programa del PLC pueden hacer que el VFD de Siemens se comporte inesperadamente.
Consejo: utilice el software de programación de Siemens (como TIA Portal) y aproveche las funciones pre-integradas para el control VFD de Siemens. Pruebe el programa paso a paso y depure cualquier error antes de la implementación completa. También puede encontrar tutoriales en línea que le ayudarán con la programación de VFD de Siemens para sistemas PLC.
Desafío 4: Mala conexión de IoT
Una conexión a Internet débil o inestable puede causar problemas con la integración de IoT, como retrasos en los datos o pérdida de comandos.
Consejo: Utilice una conexión a Internet confiable y coloque la puerta de enlace de IoT cerca del VFD y el PLC de Siemens. Verifique la conexión con regularidad y utilice una conexión de respaldo si es necesario. Las soluciones de Siemens IoT también tienen funciones para ayudar con conexiones deficientes, como el almacenamiento de datos fuera de línea.
Ejemplos del mundo real-de integración de VFD de Siemens
Para ver cómo funciona la integración VFD de Siemens en la vida real, veamos dos ejemplos de diferentes industrias. Estos ejemplos muestran cómo la integración de un VFD de Siemens con soluciones PLC, HMI e IoT puede mejorar la eficiencia, ahorrar energía y reducir el tiempo de inactividad.
Ejemplo 1: Planta de Tratamiento de Agua
Una planta de tratamiento de agua utiliza VFD de Siemens para controlar la velocidad de las bombas que mueven el agua a través del proceso de tratamiento. Los VFD de Siemens están integrados con los PLC Siemens S7-1500, que monitorean el flujo y la presión del agua. Los operadores utilizan las HMI Siemens Comfort Panel para ajustar la configuración del VFD de Siemens y verificar el estado de la bomba. El sistema también está conectado a las soluciones IoT de Siemens, que recopilan datos sobre el uso de energía y el rendimiento de la bomba.
Antes de integrar los VFD de Siemens, las bombas funcionaban a máxima velocidad todo el tiempo, desperdiciando energía. Ahora, el PLC le indica al VFD de Siemens que ajuste la velocidad de la bomba según la demanda de agua. Esto ha reducido los costos de energía en un 40% y ha extendido la vida útil de las bombas. La solución IoT también alerta a los operadores sobre posibles fallas en las bombas, lo que reduce el tiempo de inactividad en un 30 %.
Ejemplo 2: Laboratorio de Automatización Industrial
Un laboratorio industrial utilizó un PLC Siemens S7-1200, un VFD Sinamics V20 Siemens y una herramienta Node-RED IoT para crear un sistema de monitoreo inteligente para motores de inducción. El VFD de Siemens controlaba la velocidad del motor, mientras que el PLC recopilaba datos de los sensores. La HMI mostró la velocidad y el par del motor en tiempo real, y la solución IoT envió datos a una plataforma en la nube para su análisis. El laboratorio utilizó estos datos para optimizar el rendimiento del motor y reducir el uso de energía.
La integración fue un éxito: el laboratorio redujo el consumo de energía del motor en un 25 % y pudo monitorear el motor de forma remota, lo que ahorró tiempo a los investigadores. El sistema también ayudó a identificar posibles problemas del motor antes de que causaran averías.
Conclusión: el futuro del VFD de Siemens en los sistemas de automatización
La integración de los VFD de Siemens con soluciones PLC, HMI e IoT es esencial para la automatización industrial moderna. Los VFD de Siemens son confiables, energéticamente-eficientes y están diseñados para funcionar perfectamente con otros componentes de automatización de Siemens. Si sigue los pasos de este blog, podrá integrar fácilmente un VFD de Siemens en su sistema, lo que le brindará un mejor control, monitoreo en tiempo real-y acceso remoto.
Si es nuevo en la integración de VFD de Siemens, comience poco a poco: primero integre el VFD de Siemens con un PLC y luego agregue una HMI y soluciones de IoT. Y si necesita ayuda, hay disponibles servicios asequibles de integración de VFD de Siemens para guiarlo a través del proceso. Con los VFD de Siemens, el futuro de la automatización es más inteligente, más eficiente y más confiable.
