Allen Bradley 1734-ARRIBA

Marca:Allen Bradley
Modelo:1734-ARRIBA

Situación del inventario:Los productos están disponibles en stock.

Características del producto

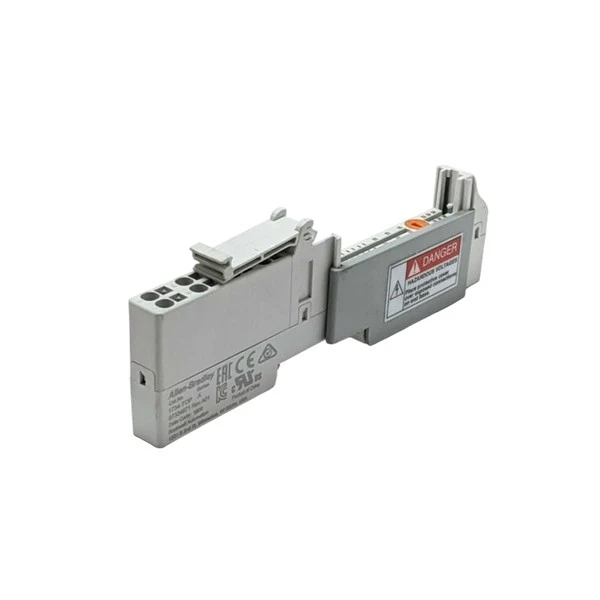

Allen Bradley 1734-TOP es una base de terminal POINT I/O confiable desarrollada por Rockwell Automation, una marca líder en automatización industrial. Sirve como enlace clave entre los dispositivos de campo y los módulos POINT I/O, lo que lo convierte en un componente vital para diversos sistemas de control industrial.

El Allen Bradley 1734-TOP tiene 8 terminales de abrazadera de tornillo-para conexiones seguras con cables que van desde 22 a 14 AWG (0,25-2,5 mm²), incluidos cables de cobre sólidos y trenzados. Los tornillos requieren solo 0,6 N·m (7 lb-in) para asegurarlos, lo que simplifica la operación de cableado. Puede manejar los requisitos de energía industrial estándar con un voltaje terminal máximo de 300 V y una corriente de 8 A, mientras que su voltaje de aislamiento continuo de 240 V CA (probado a 3250 V CC durante 60 segundos) proporciona un funcionamiento seguro.

El Rockwell Automation 1734-TOP es fácil de instalar gracias a su configuración de montaje en riel DIN, que permite el posicionamiento tanto vertical como horizontal. Con unas medidas de solo 5,67" × 0,47" × 1,93" (144 mm × 12 mm × 49 mm) y un peso de solo 2,25 onzas (63,8 g), cabe fácilmente en espacios reducidos, lo que lo hace perfecto para gabinetes de control abarrotados. El diseño modular permite a los clientes combinarlo con otros módulos de E/S de la serie 1734 para crear sistemas de E/S distribuidas versátiles adaptados a sus requisitos individuales.

El Allen Bradley 1734-TOP está diseñado para resistir circunstancias de trabajo duras y puede funcionar de manera eficiente en temperaturas que oscilan entre -20 grados y 55 grados (-4 grados F a 131 grados F). También puede gestionar niveles de humedad del 5% al 95% sin condensación. Ha recibido numerosos certificados autorizados, incluidos CE, UL, CUL, GOST, KC y CCC, que demuestran el cumplimiento de los estándares internacionales de seguridad y calidad. Estas certificaciones demuestran la dedicación de Rockwell Automation al desarrollo de productos industriales confiables.

Presupuesto

Modelo	1734-ARRIBA
Tipo de producto	Base de terminales de E/S de PUNTO
Número de terminales	8 posiciones
Tipo de terminal	Abrazadera de tornillo
Voltaje terminal máximo	300V
Corriente terminal máxima	8A
Torque del tornillo	0,6 N·m (7 libras-pulg.)
Dimensiones (largo × ancho × alto)	144 mm × 12 mm × 49 mm

Precauciones

Al utilizar la base del terminal Allen Bradley 1734-TOP, tomar ciertas medidas garantiza un funcionamiento seguro, una larga vida útil y un rendimiento confiable-todo de acuerdo con los estándares de calidad de Rockwell Automation. Antes de la instalación, valide siempre que el modelo del producto sea el Allen Bradley 1734-TOP, ya que se diferencia de modelos similares como el 1734-TOPS (terminal de abrazadera de resorte) o el 1734-TOP3 (versión de 12 terminales); El uso de una base incorrecta puede provocar problemas de compatibilidad con los módulos de E/S de la serie 1734.

Utilice el par de torsión requerido para tornillos de 0,6 N·m (7 lb-in) mientras fija los cables. Apretar demasiado puede dañar los terminales o cables, mientras que apretar demasiado puede provocar conexiones flojas, sobrecalentamiento o pérdida de señal. Utilice únicamente cables de cobre sólidos o trenzados de 22-14 AWG (0,25-2,5 mm²), ya que es posible que otros tipos o diámetros de cables no se ajusten ni transporten electricidad de forma segura. Nunca exceda el voltaje máximo del terminal Allen Bradley 1734-TOP (300 V) o la corriente (8 A), ya que esto puede provocar fallas eléctricas o problemas de seguridad. Además, controlar que el aislamiento continuo de 240V AC esté intacto; Evite utilizar la base en situaciones con aislamiento defectuoso.

Durante la instalación, fije firmemente el Rockwell Automation 1734-TOP a un riel DIN normal.-Se permite la colocación vertical u horizontal, pero el montaje flojo puede causar problemas de conexión relacionados con la vibración. Mantenga la base alejada de temperaturas extremas fuera de su rango de funcionamiento (-20 grados a 55 grados / -4 grados F a 131 grados F) y evite regiones con alta humedad, ya que la humedad puede dañar los componentes internos. Si bien el 1734-TOP permite el intercambio en caliente (RIUP), al retirar o insertar módulos, siga siempre el procedimiento de instalación aprobado 1734-IN028; forzar los módulos dentro de la base puede provocar que falle el enclavamiento.

Preguntas frecuentes

P: ¿Qué es Allen-Bradley 1734-TOP y cuál es su función principal en un sistema POINT I/O?

R: El Allen-Bradley 1734-TOP es una unidad base terminal de salida digital de fuente/disipación de CC de dos-puntos y 24-voltios. Es un componente de hardware básico y no inteligente del sistema del módulo POINT I/O de Allen-Bradley. Su función principal es proporcionar la interfaz de cableado físico y la conexión eléctrica entre un módulo de salida digital 1734 (como OB2, OB2E, OB4, etc.) y dispositivos de campo (como solenoides, lámparas indicadoras o relés pequeños). Convierte la señal de control del módulo de E/S en una salida alimentada que activa el dispositivo vinculado.

P: ¿El 1734-TOP es compatible con todos los módulos POINT I/O de Allen-Bradley?

R: No, no es universal. El 1734-TOP está diseñado específicamente para módulos de salida digital de dos puntos. Es incompatible con módulos de entrada (como el 1734-IB2), módulos analógicos y adaptadores de comunicación. Usar la base de terminales correcta (TOP para salidas, TIP para entradas, TBS para entradas de sensores, etc.) como se indica en la hoja de datos del módulo es fundamental para un funcionamiento adecuado y seguro.
