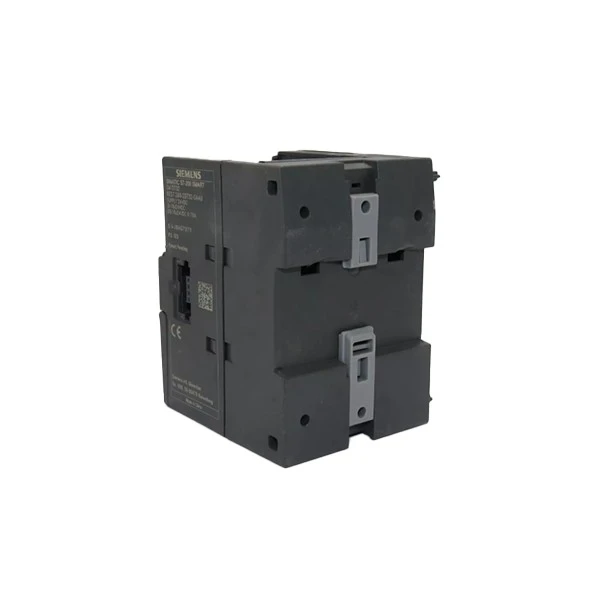

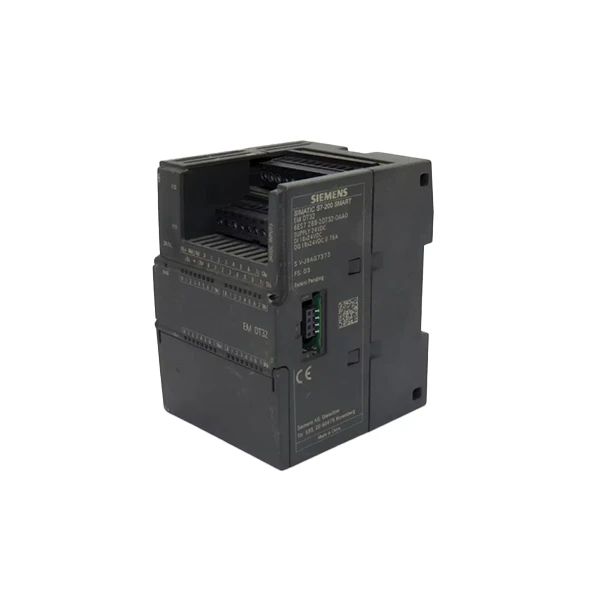

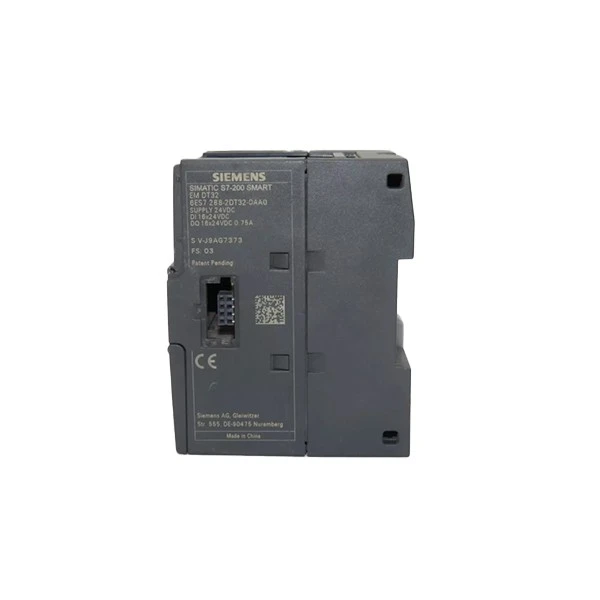

Siemens 6ES7288-2DT32-0AA0

Marca:siemens
Modelo:6ES7288-2DT32-0AA0

Situación del inventario:Los productos están disponibles en stock.

Características del producto

Siemens 6ES7288-2DT32-0AA0 es un módulo de expansión de entrada/salida (E/S) digital de alta calidad de la serie SIMATIC S7-200 SMART, diseñado específicamente para aplicaciones de automatización industrial. Con 16 canales de entrada y salida digitales, el módulo Siemens 6ES7288-2DT32-0AA0 es una solución flexible de E/S de 32 puntos para control industrial. Para adaptarse a varios diseños de circuitos, todos los canales de entrada funcionan con alimentación de 24 VCC y admiten tipos de cableado de fuente y disipador (disipador de clase IEC 1). Con una corriente máxima de 0,75 A por punto, el diseño del transistor (MOSFET) de cada canal de salida lo hace perfecto para conectar motores pequeños, válvulas solenoides o luces indicadoras. Además, la capacidad de sobrecorriente de 8 A del módulo durante 100 ms ayuda a proteger los dispositivos conectados contra picos de voltaje.

Las principales ventajas del Siemens 6ES7288-2DT32-0AA0 son la estabilidad y la seguridad. Reduce la interferencia del ruido eléctrico en entornos industriales al proporcionar un optoaislamiento de 500 V CA durante un minuto entre canales. Los usuarios pueden modificar la sensibilidad de los canales de entrada según los requisitos de su aplicación gracias a sus tiempos de filtrado configurables, que van desde 0,2 ms hasta 12,8 ms. Este módulo es energéticamente eficiente y sencillo de incorporar a los sistemas actuales gracias a su bajo consumo de energía de 4,5W y fuente de alimentación nominal de 24V DC (rango de operación: 20,4V DC a 28,8V DC).

El Siemens 6ES7288-2DT32-0AA0 es fácil de instalar en rieles estándar en gabinetes de control debido a su pequeño tamaño (72 x 100 x 81 mm) y su bajo peso (aproximadamente 257 g). Funciona de manera confiable en temperaturas entre -15 grados y 60 grados, lo que lo hace apropiado para entornos industriales desafiantes. Con un voltaje de prueba de descarga de aire de 8 kV, el módulo también satisface los requisitos EMV, lo que garantiza sólidas capacidades antiinterferencias.

Presupuesto

Modelo	6ES7288-2DT32-0AA0
Nombre del producto	SIMATIC S7-200 INTELIGENTE
Tipo de producto	Módulo de expansión PLC (E/S digitales)
Puntos de entrada	16 puntos (DI)
Puntos de salida	16 puntos (HACER)
Puntos totales de E/S	32 puntos (16 de entrada + 16 de salida)
Tipo de entrada	24 VCC
Dimensiones (Ancho×Alto×Largo)	72×100×81mm

Precauciones

Es necesario tomar precauciones importantes al utilizar o instalar el Siemens 6ES7288-2DT32-0AA0 para garantizar su larga vida útil, rendimiento estable y seguridad. Antes de instalar o quitar el Siemens 6ES7288-2DT32-0AA0, apague siempre la alimentación de todo el sistema PLC. El intercambio en caliente del módulo podría provocar una descarga eléctrica o daños permanentes tanto al módulo como al PLC conectado. Para evitar un contacto deficiente o interferencias de señal durante el funcionamiento, asegúrese de que el módulo esté bien sujeto a un riel estándar en un gabinete de control limpio y seco.

Nunca utilice alimentación de CA ni voltajes fuera del rango de 20,4 V CC a 28,8 V CC para la fuente de alimentación Siemens 6ES7288-2DT32-0AA0. Los componentes internos pueden quemarse debido a un voltaje excesivo y el módulo 16DI 16DO puede funcionar mal debido a una alimentación inestable. Además, según lo aconsejado por las directrices oficiales de Siemens, utilice los protectores contra sobretensiones adecuados para proteger la línea eléctrica de sobretensiones que superen los 35 V CC (incluso durante breves duraciones de 0,5 s).

Preste especial atención a las especificaciones de entrada y salida al cablear el Siemens 6ES7288-2DT32-0AA0. Para evitar fallas en la señal, asegúrese de que el diseño de su circuito cumpla con este estilo de cableado. Los 16 canales de entrada digital admiten tipos de fuente y sumidero (sumidero de clase IEC 1). Los límites máximos de corriente para las 16 salidas de transistores son 0,75 A por canal, 6 A para grupos de 8 canales y 3 A para grupos de 4 canales. La sobrecarga de las salidas puede acortar la vida útil del módulo y dañar los componentes MOSFET. Para evitar el sobrecalentamiento o la pérdida de señal, utilice siempre cables del tamaño correcto y asegúrese de que las conexiones estén apretadas.

Preguntas frecuentes

P: ¿Qué es el Siemens 6ES7288-2DT32-0AA0 y cuál es su función principal?

R: Un módulo de expansión de señal digital de la serie SIMATIC S7-200 SMART es el Siemens 6ES7288-2DT32-0AA0. Su objetivo principal es aumentar la capacidad de entrada y salida (E/S) de su sistema PLC. Se pueden conectar más sensores, interruptores, actuadores y relés a una CPU SMART central S7-200 gracias a las 16 entradas digitales y 16 salidas digitales de este módulo EM DT32.

P: ¿Con qué sistemas PLC Siemens es compatible el módulo EM DT32?

R: El módulo Siemens 6ES7288-2DT32-0AA0 está diseñado específicamente para el sistema PLC SMART SIMATIC S7-200. Ofrece una solución de expansión modular y fluida para aplicaciones de automatización pequeñas y medianas y es compatible con varias CPU de esta familia, incluidas ST60 y SR60.

P: ¿Dónde puedo encontrar documentación técnica y un manual para este módulo?

R: Siempre se recomienda consultar el manual y la documentación técnica oficial de Siemens para obtener la información más precisa y completa. El sitio web oficial de soporte industrial de Siemens los tiene. El sitio web oficial de Siemens es la única fuente confiable de hojas de datos, instrucciones de instalación y manuales del sistema, aunque algunos sitios web de recursos de automatización industrial y catálogos de productos de terceros-pueden ofrecer resúmenes.
