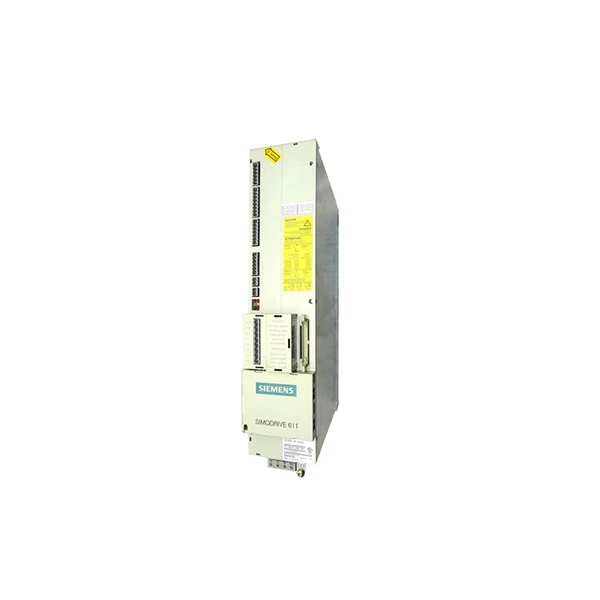

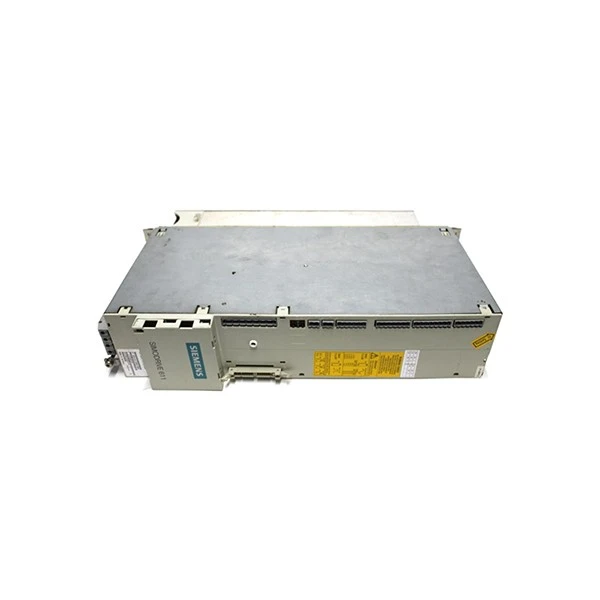

Siemens 6SN1145-1BA01-0BA1

Marca:siemens
Modelo:6SN1145-1BA01-0BA1

6SN1145-1BA01-0BA1

Situación del inventario:Los productos están disponibles en stock.

Características del producto

Siemens 6SN1145-1BA01-0BA1 es un módulo de alimentación y retroalimentación regenerativa confiable de la reconocida serie SIMODRIVE 611, diseñado específicamente para sistemas de automatización industrial que requieren alta precisión y control dinámico. El Siemens 6SN1145-1BA01-0BA1 está diseñado para uso industrial y es compatible con la mayoría de fuentes de alimentación industriales comunes. Funciona con un voltaje CA trifásico de 380~480 V (±10 %) a una frecuencia de 50/60 Hz. Puede soportar sobrecargas breves de hasta 60 A y tiene una corriente de entrada nominal de 45 A para funcionamiento continuo, lo que garantiza estabilidad incluso durante cargas de trabajo máximas. Para admitir los componentes del variador conectados, el módulo genera un voltaje de bus de CC de aproximadamente 600 V CC, que varía ligeramente con el voltaje de entrada.

Una de sus principales ventajas es la capacidad de flujo de energía bidireccional del Siemens 6SN1145-1BA01-0BA1, que permite que la energía de frenado regrese a la red eléctrica en lugar de perderse en forma de calor. Esta función regenerativa promueve operaciones industriales más sostenibles y reduce los costos de energía. Además, tiene características de seguridad críticas como protección contra sobrecorriente, cortocircuito, sobrecarga y sobretensión, protegiendo el módulo y el equipo que alimenta de posibles daños. Además, una interfaz DRIVE-CLiQ facilita la integración perfecta en sistemas de accionamiento más grandes al facilitar la comunicación con las unidades de control Siemens S120 CU, mientras que un filtro integrado reduce las interferencias electromagnéticas.

Para protección contra el polvo y la humedad, el Siemens 6SN1145-1BA01-0BA1 está diseñado para instalarse dentro de un gabinete de control IP54 debido a su clasificación de protección IP20. Cabe fácilmente en armarios de control estándar con ventilación adecuada porque pesa unos 10 kg y tiene unas dimensiones de 48 cm × 10 cm × 29 cm. El módulo, que tiene una potencia máxima de enlace de CC de 55 kW para el modelo de 150 mm de ancho, es un componente del sistema SIMODRIVE 611 y normalmente funciona en conjunto con filtros de línea, reactores de conmutación y módulos de accionamiento para formar una solución de accionamiento integral y confiable.

Presupuesto

Modelo	6SN1145-1BA01-0BA1
Tipo de producto	Módulo de alimentación/regeneración serie SIMODRIVE 611
Clasificación de potencia	16/21 kilovatios
Versión	Versión de refrigeración interna
Voltaje de entrada	CA trifásica 380~480V (±10%)
Corriente de entrada nominal	45 A (continuo) / 60 A (sobrecarga de breve-tiempo)
Conexión a la red	Con contactor principal (incluido contacto NC)
Dimensiones (largo × ancho × alto)	48cm × 10cm × 29cm

Precauciones

Para garantizar un funcionamiento seguro, un rendimiento óptimo y la compatibilidad con su sistema industrial, es esencial seguir estas importantes precauciones al utilizar o mantener el Siemens 6SN1145-1BA01-0BA1. El Siemens 6SN1145-1BA01-0BA1 siempre debe instalarse dentro de un gabinete de control con clasificación IP54 porque su nivel de protección IP20 solo lo protege de desechos grandes, no del polvo, la humedad o el contacto con líquidos. Para mantener el módulo dentro de su rango de temperatura de funcionamiento de 0 grados a 45 grados, asegúrese de que el gabinete tenga una ventilación adecuada. El sobrecalentamiento puede dañar los componentes internos y acortar la vida útil del módulo.

En segundo lugar, confirme que su fuente de alimentación cumple con los requisitos de Siemens 6SN1145-1BA01-0BA1: CA trifásica 380~480 V (±10 %) a 50/60 Hz. Nunca se debe conectar al módulo un voltaje fuera de este rango, ya que podría provocar sobrecargas, cortocircuitos o fallas irreversibles. Al gestionar sobrecargas, tenga en cuenta que el límite de corriente de corta duración del módulo es de 60 A; excederlo durante períodos prolongados activará sus funciones de protección integradas y provocará interrupciones en el sistema.

En tercer lugar, realice el mantenimiento de rutina en el filtro integrado y la interfaz de comunicación DRIVE-CLiQ de Siemens 6SN1145-1BA01-0BA1. Para evitar la acumulación de interferencias electromagnéticas (EMI), que pueden impedir la comunicación con las unidades de control Siemens S120 CU, limpie suavemente el filtro. Para garantizar una transferencia de datos fluida entre el módulo y otros componentes del sistema, inspeccione los cables DRIVE-CLiQ en busca de daños (como desgastes o conexiones sueltas). Evite intentar alterar los componentes internos del módulo; hacerlo pondrá en peligro la seguridad y anulará cualquier garantía restante, si la hubiera.

Preguntas frecuentes

P: ¿Qué es el Siemens 6SN1145-1BA01-0BA1 y cuál es su función principal?

R: Un módulo de fuente de alimentación de la serie SIMODRIVE 611 es el Siemens 6SN1145-1BA01-0BA1. Al transformar la energía del circuito intermedio en CA y alimentarla a la red eléctrica, sirve como módulo de realimentación regenerativa para el sistema de accionamiento SIMODRIVE 611. En los sistemas de automatización industrial, este módulo es esencial para la gestión de energía, especialmente en aplicaciones como centros de mecanizado CNC que frenan con frecuencia.

P: ¿Cuáles son las especificaciones técnicas clave del 6SN1145-1BA01-0BA1?

R: Aunque los resultados de la búsqueda no contienen hojas de datos específicas para este modelo en particular, la información de modelos comparables y listados de proveedores ofrece información valiosa. Es un componente del sistema SIMODRIVE 611. Siempre es mejor consultar la documentación técnica oficial de Siemens para conocer las especificaciones técnicas exactas, como el voltaje de entrada, la potencia nominal y las características de salida.

P: ¿Con qué sistemas Siemens es compatible el 6SN1145-1BA01-0BA1?

R: El sistema de accionamiento SIMODRIVE 611 es el uso previsto para este módulo. Se utiliza frecuentemente con controles CNC de Siemens, como SINUMERIK 840D, para suministrar energía controlada a motores y servoaccionamientos en sistemas de automatización industrial.
