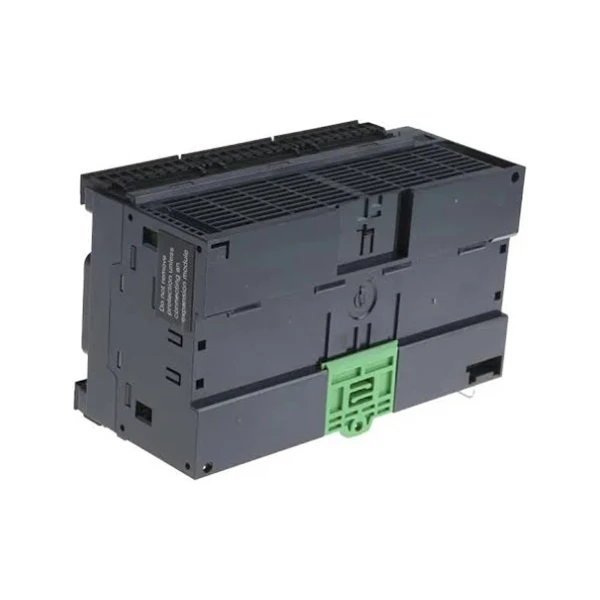

Schneider Electric TM221CE40R

Schneider Electric TM221CE40R
Detalles:
Schneider Electric TM221CE40R
Marca: Schneider
Modelo: TM221CE40R
Situación del inventario: Los bienes están disponibles en stock.
El Schneider TM221CE40R es un producto de control industrial meticulosamente diseñado, que presenta una carcasa resistente y duradera que resiste eficazmente el polvo, la humedad y un cierto grado de impacto físico en entornos industriales, lo que garantiza un funcionamiento estable a largo plazo-. En términos de diseño, su forma compacta y ligera facilita su instalación en armarios de control con espacio limitado. El diseño de la interfaz está bien-organizado y el cableado es claro y sencillo, lo que reduce significativamente las dificultades de cableado durante la instalación. Además, el logotipo de la marca se muestra de manera destacada, lo que facilita su identificación y permite a los usuarios verificar rápidamente el modelo y la autenticidad del producto. El embalaje está diseñado con fines de protección, evitando colisiones y daños durante el transporte, garantizando que el producto llegue en óptimas condiciones al usuario.
Envíeconsulta
Descripción
Envíeconsulta
Especificaciones del producto

Marca:Schneider
Modelo:TM221CE40R
Tipo de salida:Salida de relé
Puntos de E/S:40 puntos de E/S

Schneider TM221CE40R
TM221CE40R

Tipo de entrada:Entrada discreta que cumple con IEC 61131-2 tipo 1
Lógica de entrada:La lógica de entrada discreta puede ser de tipo receptor o fuente
Programación Idioma:Diagrama de escalera de soportes
Entrada analógica Resolución:10 bits



Características del producto



Schneider Electric TM221CE40R es un controlador lógico de alto-rendimiento de la serie Modicon M221, diseñado para simplificar proyectos de automatización pequeños y medianos-con sus funciones integradas y su rendimiento confiable. Este PLC todo -en- combina una CPU, 24 entradas digitales, 16 salidas de relé y 2 entradas analógicas en una sola unidad compacta, que mide solo 160 × 70 × 90 mm y pesa solo 0,456 kg. Cabe fácilmente en gabinetes de control estrechos y reduce el tiempo de instalación en un 40 % en comparación con el ensamblaje de componentes separados.



Diseñado para uso global, el TM221CE40R funciona con una amplia fuente de alimentación de 100 a 240 V CA (50/60 Hz), con un rango de voltaje de 85 a 264 V CA para manejar las fluctuaciones en las redes eléctricas. Consume solo 41 VA sin módulos de expansión y hasta 70 VA con expansión máxima, lo que lo hace energéticamente-eficiente para un funcionamiento continuo. La fuente de alimentación del sensor de 24 V CC incorporada- proporciona 250 mA para alimentar dispositivos de campo, lo que elimina la necesidad de fuentes de alimentación adicionales.



El TM221CE40R cuenta con 24 entradas digitales (IEC 61131-2 Tipo 1) compatibles con señales de 24 V CC, con lógica de fuente/sumidero seleccionable. Cuatro de estas entradas (I0, I1, I6, I7) funcionan como entradas de alta velocidad con un tiempo de respuesta de 5 μs, mientras que las 20 entradas restantes ofrecen tiempos de respuesta de 35 μs encendido y 100 μs apagado. Los usuarios pueden ajustar el tiempo del filtro de entrada a 0, 3 o 12 ms para adaptarse a las necesidades específicas de la aplicación.



Para el control de salida, el TM221CE40R incluye 16 salidas de relé normalmente abiertas que manejan cargas de 5 a 250 V CA o de 5 a 125 V CC. Cada salida admite hasta 2 A, con un máximo de 7 A por terminal común y opera con un tiempo de respuesta de encendido/apagado de 10 ms. Los relés tienen una vida útil mecánica de más de 20 millones de ciclos y una vida útil eléctrica de 100 000 ciclos a plena carga, lo que garantiza una confiabilidad a largo plazo.



Dos entradas analógicas-incorporadas aceptan señales de 0 a 10 V CC con resolución de 10 bits (10 mV por LSB) y tiempo de conversión de 1 ms por canal. Estas entradas cuentan con impedancia de 100 kΩ y protección contra sobretensión de hasta ±13 V CC de forma permanente y ±30 V CC durante hasta 5 minutos, protegiendo contra sobretensiones eléctricas en entornos industriales.



Preguntas frecuentes


P: ¿Cuáles son las configuraciones de E/S exactas en el TM221CE40R?

R: El TM221CE40R proporciona 40 puntos de E/S en total. Incluye 24 entradas discretas, todas configurables como disipador o fuente (lógica positiva/negativa) que funcionan a 24 VCC con corriente de entrada de 7 mA. Entre ellas, 4 entradas sirven como entradas rápidas con un tiempo de respuesta de 5 µs. Además, la unidad cuenta con 2 entradas analógicas con un rango de 0 a 10 VCC, resolución de 10 bits y un valor LSB de 10 mV. Las 16 salidas discretas son de tipo relé, normalmente abiertas, nominales de 2 A por punto, con un rango de voltaje de salida de 5 a 250 VCA o de 5 a 125 VCC.

P: ¿Cuál es la capacidad de memoria y la capacidad de respaldo?

R: El controlador ofrece 256 KB de RAM para variables internas y almacenamiento de aplicaciones de usuario, además de 256 KB de memoria flash integrada-para retención de programas y datos. Para almacenamiento extendido, admite tarjetas SD de hasta 2 GB de capacidad para archivar programas y registrar datos. El reloj-real mantiene una precisión de ±30 segundos por mes a 25 grados.

P: ¿Cuántos módulos de expansión se pueden conectar?

R: El TM221CE40R admite la expansión a través de la familia de módulos de expansión Modicon TM3. Tiene capacidad para hasta 7 módulos de expansión, lo que permite un máximo de 48 salidas discretas adicionales para configuraciones de relés. Esta arquitectura modular permite escalar el sistema desde las 40 E/S básicas hasta configuraciones ampliadas adaptadas a los requisitos de la aplicación.

P: ¿Cuál es el rango de temperatura de funcionamiento y las clasificaciones ambientales?

R: El controlador funciona a temperaturas ambiente de -10 grados a 55 grados (14 grados F a 131 grados F). La tolerancia a la humedad relativa oscila entre el 10 % y el 95 % sin condensación tanto para el funcionamiento como para el almacenamiento. La vida mecánica de la salida del relé tiene una clasificación de 20.000.000 de ciclos, y la vida eléctrica depende de las condiciones de carga.
