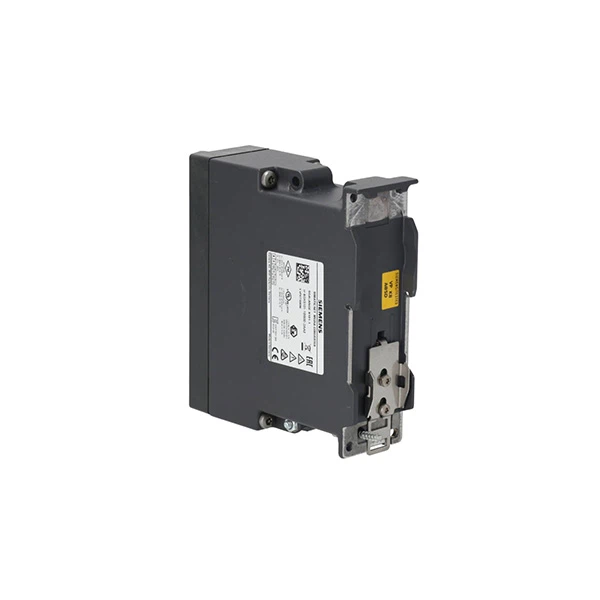

Siemens 6GK5101-1BB00-2AA3

Marca:siemens
Modelo:6GK5101-1BB00-2AA3

Situación del inventario:Los productos están disponibles en stock.

Características del producto

Siemens 6GK5101-1BB00-2AA3, comúnmente conocido como SCALANCE X101-1, es un conversor de medios Ethernet industrial no administrado de alta calidad destinado a redes de automatización industrial. El Siemens 6GK5101-1BB00-2AA3 incluye dos puertos importantes para adaptarse a diversos requisitos de conexión: un conector eléctrico RJ45 de 10/100 Mbit/s y un puerto de fibra BFOC multimodo de 100 Mbit/s. El puerto de fibra emplea una longitud de onda de 850 nm y puede transportar datos hasta 5 km utilizando fibra multimodo, solucionando el problema de la corta distancia de transmisión de los cables Ethernet típicos (sólo 100 m). El puerto eléctrico permite la negociación automática de la velocidad de transmisión y el modo dúplex, lo que le permite adaptarse perfectamente a diversos dispositivos de red sin configuración manual.

Siemens 6GK5101-1BB00-2AA3 es un conversor de medios no administrado, lo que significa que puede comenzar a funcionar inmediatamente después de conectarse a la red; no se requiere una configuración compleja. Esto reduce el tiempo necesario para la instalación y el mantenimiento en el sitio. También incluye luces LED de diagnóstico y un contacto de señal de falla con un botón SET, lo que permite a los usuarios verificar fácilmente el estado del dispositivo, como el suministro de energía, la conexión y la transferencia de datos, y resolver problemas en tiempo real.

El Siemens 6GK5101-1BB00-2AA3 está diseñado para cumplir con los estándares industriales y tiene excelentes capacidades antiinterferencias. Tiene una fuente de alimentación redundante de 24 V CC (con un rango de voltaje de 18 V a 32 V CC) y un fusible incorporado para protección, lo que garantiza un funcionamiento continuo incluso cuando la energía fluctúa. Tiene una clasificación IP30, lo que significa que puede soportar polvo y otras partículas microscópicas. Puede montarse en carriles DIN, carriles S7-300 o paredes, lo que lo hace ideal para su uso en entornos industriales pequeños.

Presupuesto

Modelo	6GK5101-1BB00-2AA3
Nombre del producto	SCALANCE X101-1, conversor de medios no gestionado IE
Tipo de producto	Convertidor eléctrico/óptico Ethernet industrial
Tensión de alimentación	24 VCC (diseño redundante)
Máx. Consumo actual	0.12A
Pérdida de energía	3W (24VCC)
Grado de protección	IP30
Dimensiones (Ancho × Alto × Fondo)	40 mm × 125 mm × 124 mm

Escenarios de aplicación

Siemens 6GK5101-1BB00-2AA3 es un componente crítico en los sistemas de automatización de fábricas, que conecta PLC (controladores lógicos programables), HMI (interfaces hombre-máquina) y sistemas SCADA. Las grandes operaciones industriales suelen tener líneas de producción repartidas en varios talleres, y los cables Ethernet típicos sólo pueden transportar datos a lo largo de 100 metros. Este dispositivo salva la distancia entre equipos distantes al proporcionar una entrega estable de instrucciones de control y datos de producción a través de su conexión de fibra multimodo, que admite transmisiones de hasta 5 km. Es compatible con los PLC de la serie Siemens S7, lo que lo hace perfecto para entornos industriales inteligentes en la Industria 4.0.

Siemens 6GK5101-1BB00-2AA3 también es muy beneficioso para centros de logística y almacenamiento. Estas ubicaciones cuentan con una gran cantidad de cámaras y sensores de seguridad dispersos por todas partes. El dispositivo convierte las señales de cable de cobre de estos dispositivos en señales ópticas, evitando retrasos o interrupciones en la señal causados por la transmisión de cable de cobre de larga-distancia. Proporciona imágenes de monitoreo nítidas y fluidas en tiempo real, lo que permite a los gerentes vigilar el movimiento del inventario y la seguridad del almacén. Este conversor de medios industrial es fácil de instalar y no requiere ninguna configuración compleja, lo que ahorra tiempo de mantenimiento in situ.

Preguntas frecuentes

P: ¿Qué es el Siemens 6GK5101-1BB00-2AA3?

R: El Siemens 6GK5101-1BB00-2AA3 es un convertidor de medios Ethernet industrial SCALANCE X101-1. Forma parte de la serie SCALANCE X-100 de dispositivos de red no gestionados. Su función principal es transformar impulsos eléctricos de cables Ethernet comunes en señales ópticas para cables de fibra óptica, permitiendo conexiones de red estables y de larga distancia en entornos industriales severos.

P: ¿Cómo instalo y configuro el 6GK5101-1BB00-2AA3?

R: La instalación es sencilla gracias a su naturaleza no administrada, plug-and-play. No requiere configuración de software. Se puede montar en un carril DIN normal de 35 mm dentro de un armario de control. Conecte la fuente de alimentación redundante (24 VCC) al conector de dos-terminales, luego conecte su dispositivo Ethernet al puerto RJ45 y el cable de fibra óptica al puerto BFOC. Los LED proporcionarán información rápida sobre el estado de las actividades de energía, enlace y datos.

P: ¿El SCALANCE X101-1 es compatible con PROFINET y otros protocolos?

R: Sí, es compatible con PROFINET y viene con un collar fijo compatible con PROFINET-para garantizar conexiones seguras. Como conversor de medios de Capa 1, es independiente del protocolo-. Esto significa que puede transmitir cualquier protocolo industrial basado en Ethernet-, como PROFINET, EtherNet/IP o MODBUS TCP, sin requerir ninguna configuración porque simplemente cambia el medio físico de la señal.
