En el mundo industrial actual, los sistemas de automatización son la columna vertebral de una producción eficiente. Entre los componentes clave que hacen que estos sistemas funcionen sin problemas se encuentra el HMI de Siemens. La HMI (Interfaz Hombre-Máquina) de Siemens actúa como un puente entre los operadores y los equipos industriales, facilitando el seguimiento y control de los procesos. Cuando se integra con PLC (controladores lógicos programables) y sistemas SCADA (control de supervisión y adquisición de datos), Siemens HMI lleva el rendimiento de la automatización a un nuevo nivel. Este blog explorará cómo optimizar los sistemas de automatización a través de la perfecta integración de Siemens HMI con PLC y SCADA, incluidos pasos prácticos, beneficios y aplicaciones del mundo real-.
Comprensión de los componentes principales: Siemens HMI, PLC y SCADA
Antes de profundizar en la integración, es fundamental saber qué hace cada componente y cómo se complementan entre sí. Siemens HMI es una interfaz-fácil de usar que muestra datos-en tiempo real, permite a los operadores ingresar comandos y les alerta sobre problemas. Los PLC son los "cerebros" del sistema y ejecutan comandos lógicos para controlar maquinaria como motores y sensores. Los sistemas SCADA supervisan procesos-a gran escala, recopilan datos de múltiples dispositivos y brindan monitoreo centralizado. Juntos, forman un poderoso ecosistema de automatización, con Siemens HMI como vínculo crítico para la interacción humana.
Papel clave de Siemens HMI en la automatización

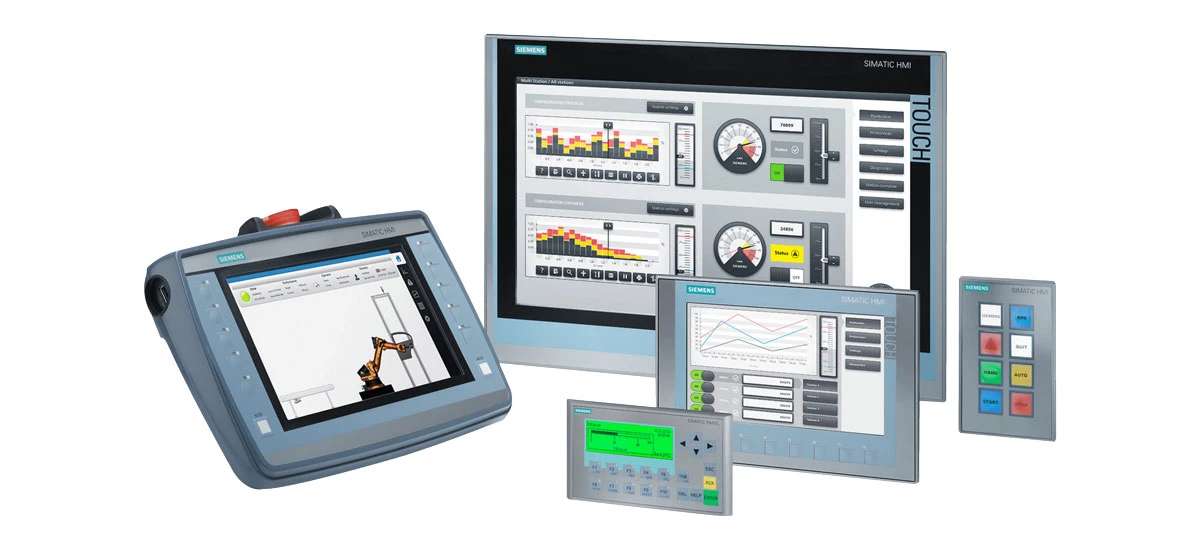

El HMI de Siemens destaca por su confiabilidad y flexibilidad, lo que lo convierte en la mejor opción para industrias de todo el mundo. A diferencia de las HMI genéricas, los dispositivos HMI de Siemens (como el KTP700 Basic y el TP1700) están diseñados para funcionar perfectamente con los PLC de Siemens y el software SCADA como WinCC. Admiten protocolos de comunicación estándar, lo que garantiza un intercambio de datos estable. Por ejemplo, Siemens HMI puede mostrar lecturas de temperatura de un sensor conectado a un PLC, permitir a los operadores ajustar los puntos de ajuste y activar alarmas si los valores se salen del rango-todo en tiempo real. Esta funcionalidad es la razón por la que Siemens HMI es vital para optimizar las operaciones.
Integración paso-a-paso de Siemens HMI con PLC
La integración de Siemens HMI con PLC es un proceso sencillo si se siguen los pasos estándar. La configuración más común utiliza PLC Siemens S7-1200/1500 y HMI Siemens con software TIA Portal, que simplifica la configuración sin codificación compleja. A continuación se muestra una guía práctica para la integración, incluidos los pasos de integración de Siemens HMI y PLC.
1. Conexión de hardware
Primero, conecte el HMI y el PLC de Siemens a la misma red local mediante un cable Ethernet. También puede utilizar una conexión de cable directa configurando direcciones IP estáticas para ambos dispositivos-por ejemplo, 192.168.0.1 para el PLC y 192.168.0.2 para la HMI de Siemens. Asegúrese de que el hardware esté encendido y conectado a tierra correctamente para evitar interferencias de señal.
2. Configuración con TIA Portal
Abra el TIA Portal y cree un nuevo proyecto. Agregue el PLC (p. ej., S7-1200) y Siemens HMI (p. ej., KTP700) al proyecto. Defina variables en el programa PLC que interactuarán con la HMI de Siemens, como señales de arranque del motor (tipo BOOL) y valores de temperatura (tipo REAL). Luego, en la configuración de Siemens HMI, asigne estas variables de PLC a elementos HMI, como botones para arrancar motores y cuadros de texto para mostrar temperaturas.
3. Configuración del protocolo de comunicación
Seleccione un protocolo de comunicación estándar para permitir el intercambio de datos entre Siemens HMI y PLC. PROFINET es la opción preferida para los dispositivos Siemens, ya que ofrece alta velocidad y confiabilidad. En TIA Portal, arrastre para establecer una conexión PROFINET entre la HMI y el PLC y luego confirme la configuración de IP. Esto garantiza que Siemens HMI pueda leer datos del PLC y enviar comandos de control sin demoras.
4. Pruebas y depuración
Descargue el programa de PLC y la configuración de HMI a los respectivos dispositivos. Pruebe si la HMI de Siemens muestra correctamente los datos del PLC-por ejemplo, verifique si la luz de estado del motor se enciende cuando el PLC envía una señal de "ejecución". Depure cualquier problema, como una asignación de variables incorrecta o errores de comunicación, utilizando las herramientas de diagnóstico de TIA Portal. Una integración bien-probada garantiza que la HMI y el PLC de Siemens funcionen en perfecta sincronización.
Integración de Siemens HMI con sistemas SCADA
Una vez que Siemens HMI se integra con los PLC, conectarlo a un sistema SCADA amplía las capacidades de monitoreo a operaciones a gran-escala. Los sistemas SCADA como Siemens WinCC Professional recopilan datos de múltiples dispositivos HMI y PLC de Siemens, proporcionando un panel centralizado para los operadores. Esta integración es clave para industrias como la manufacturera y la energética, donde la supervisión de múltiples líneas de producción es fundamental. A continuación se explica cómo lograrlo, incluidos consejos sobre cómo conectar Siemens HMI a SCADA.
1. Elija software SCADA compatible
Siemens WinCC Professional es la solución SCADA ideal para Siemens HMI, ya que está totalmente integrado con TIA Portal. Admite sistemas distribuidos, desde estaciones de usuario único-hasta soluciones web de múltiples-sitios. WinCC Professional puede conectarse a varios dispositivos HMI de Siemens, recopilar datos en tiempo real-y generar informes para el análisis de procesos.
2. Integración y visualización de datos
En WinCC Professional agregue el HMI de Siemens como fuente de datos. Configure el sistema SCADA para recopilar datos clave de la HMI, como tasas de producción y registros de alarmas. Utilice las herramientas de visualización de WinCC para crear paneles con gráficos, tablas y mapas, lo que facilita a los operadores monitorear todo el sistema desde una sola pantalla. El HMI de Siemens actúa como interfaz local, mientras que SCADA proporciona una visión global.
3. Garantizar la seguridad y sincronización de los datos
Los sistemas SCADA manejan datos industriales confidenciales, por lo que la seguridad es crucial. Siemens HMI y WinCC admiten el control de acceso-establecen permisos de usuario para restringir quién puede modificar la configuración o ver datos confidenciales. Además, utilice el sellado de tiempo-y la gestión del búfer para mantener los datos sincronizados entre Siemens HMI y SCADA, evitando retrasos o pérdida de datos.
Beneficios de optimizar la integración con Siemens HMI
La integración de Siemens HMI con PLC y SCADA ofrece numerosos beneficios para los sistemas de automatización, incluida una mayor eficiencia, precisión y escalabilidad. Estas ventajas están respaldadas por ejemplos del mundo real-, como la fábrica digital de Siemens en Chengdu (SEWC), donde la integración de HMI de Siemens ayudó a reducir los cuellos de botella en la producción.
1. Eficiencia operativa mejorada
La HMI de Siemens proporciona un control intuitivo, lo que reduce el tiempo que los operadores dedican a tareas manuales. Por ejemplo, en SEWC, la optimización de la estación de detección HMI de Siemens con análisis de datos acortó el tiempo de prueba en un 9%, ahorrando aproximadamente 400.000 RMB al año. La integración SCADA aumenta aún más la eficiencia al permitir el control centralizado de múltiples procesos.
2. Precisión mejorada y errores reducidos
El intercambio de datos automatizado entre Siemens HMI, PLC y SCADA elimina el error humano al ingresar datos manualmente. La HMI de Siemens muestra datos precisos en tiempo real-, lo que garantiza que los operadores tomen decisiones informadas. En SEWC, los sistemas HMI de Siemens integrados con IA- redujeron la necesidad de volver a comprobar manualmente los productos en un 75 %, garantizando que no se detecten productos defectuosos.
3. Escalabilidad para sistemas en crecimiento
Siemens HMI y sus sistemas integrados son altamente escalables. Ya sea que esté agregando nuevos PLC o expandiéndose a múltiples sitios de producción, la HMI de Siemens puede adaptarse sin revisiones importantes. WinCC SCADA admite soluciones-basadas en web, lo que permite a los operadores monitorear los sistemas de forma remota-ideal para empresas en crecimiento.
Consejos prácticos para optimizar la integración HMI de Siemens
Para aprovechar al máximo su sistema de automatización, siga estos consejos para optimizar la integración de Siemens HMI. Estos incluyen sugerencias de configuración de Siemens HMI WinCC y consejos para la resolución de problemas.
1. Estandarizar protocolos y configuración
Utilice protocolos estándar como PROFINET y OPC para todas las integraciones. La estandarización simplifica el mantenimiento y garantiza la compatibilidad entre Siemens HMI, PLC y SCADA. Siga las mejores prácticas de Siemens para la configuración en TIA Portal para evitar problemas de compatibilidad.
2. Simplifique el diseño de la interfaz HMI
Diseñe la interfaz HMI de Siemens teniendo en cuenta la claridad. Utilice texto grande,-fácil-leer, alertas codificadas por colores-(p. ej., rojo para errores, verde para normal) y controles intuitivos. Evite saturar la pantalla-muestre solo datos críticos para ayudar a los operadores a tomar decisiones rápidas.
3. Realice un mantenimiento regular
Mantenga actualizado el firmware y el software de Siemens HMI (TIA Portal, WinCC) para acceder a nuevas funciones y parches de seguridad. Compruebe periódicamente los enlaces de comunicación y limpie las pantallas HMI para evitar fallos de funcionamiento. Para problemas comunes, como errores de conexión, utilice la solución de problemas de HMI de Siemens en las guías de sistemas SCADA proporcionadas por Siemens.
Tendencias futuras en la integración HMI de Siemens
El futuro de la automatización reside en una integración más inteligente y Siemens HMI está a la vanguardia de esta tendencia. Las tecnologías emergentes como la IA y la computación en la nube se están integrando con los sistemas HMI de Siemens. Por ejemplo, Siemens está desarrollando soluciones Siemens HMI impulsadas por IA-que pueden predecir fallas de equipos y optimizar procesos automáticamente. La integración SCADA basada en la nube-también permitirá el monitoreo en tiempo real-desde cualquier lugar, lo que convierte a Siemens HMI en una herramienta aún más versátil para la automatización industrial.
Conclusión
La optimización de los sistemas de automatización mediante la integración de Siemens HMI con PLC y SCADA es un punto de inflexión-para las industrias que buscan eficiencia y confiabilidad. La HMI de Siemens actúa como centro central para la interacción hombre-máquina, lo que garantiza un flujo de datos fluido entre los componentes. Siguiendo los pasos de integración, aprovechando software compatible como TIA Portal y WinCC e implementando las mejores prácticas, las empresas pueden desbloquear todo el potencial de sus sistemas de automatización. Ya sea que esté mejorando una pequeña línea de producción o administrando un gran sitio industrial, la integración de HMI de Siemens es clave para mantenerse competitivo en el panorama industrial moderno.
