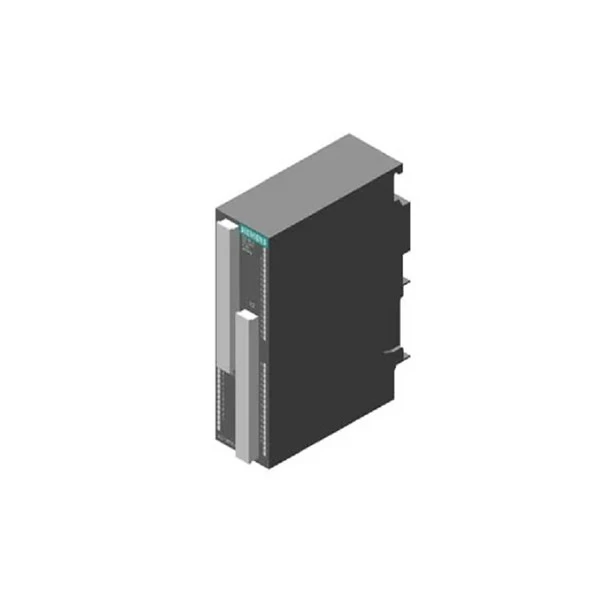

Siemens 6ES7322-1BP50-0AA0

Marca:siemens
Modelo:6ES7322-1BP50-0AA0

Situación del inventario:Los productos están disponibles en stock.

Características del producto

Siemens 6ES7322-1BP50-0AA0 es un módulo de salida digital de alta calidad para automatización industrial de la gama de productos SIMATIC S7-300 de Siemens. El Siemens 6ES7322-1BP50-0AA0 funciona con alimentación de 24 V CC (con un rango de voltaje de 20,4 V CC a 28,8 V CC) y proporciona un rendimiento constante para un funcionamiento a largo plazo. Cada una de sus 64 salidas digitales puede entregar una corriente máxima de 0,3A y el módulo está dividido en cuatro grupos (16 salidas cada uno) con aislamiento eléctrico entre ellos para evitar interferencias y garantizar un funcionamiento seguro. La corriente de salida total del módulo es de 8 A y consume solo 6 W de energía, lo que ayuda a ahorrar energía en instalaciones industriales.

Uno de los aspectos más notables del Siemens 6ES7322-1BP50-0AA0 son sus funciones de protección integradas-. Cada canal de salida tiene su propia protección contra cortocircuitos-y el módulo también ofrece protección contra sobrecargas, lo que reduce el peligro de daños por fallas eléctricas. Emplea tecnología M-write, que permite operaciones de escritura directa en memoria para aplicaciones de control de alta velocidad. El módulo funciona bien con diversas cargas, incluidas cargas resistivas de hasta 100 Hz, cargas inductivas de 0,5 Hz y cargas de lámparas de 10 Hz.

Instalar y utilizar Siemens 6ES7322-1BP50-0AA0 es simple. Las dimensiones compactas (40 mm × 125 mm × 112 mm) y la compatibilidad con rieles DIN convencionales lo hacen ideal para gabinetes de control. El módulo pesa alrededor de 1 kg y tiene un grado de protección IP20, lo que lo hace apropiado para entornos industriales interiores con temperaturas que oscilan entre 0 grados y 60 grados. Se conecta mediante un conector frontal de 40 pines (módulo de terminales recomendado: 6ES7392-1BN00-0AA0) y es compatible con cables blindados (hasta 1000 m) y no blindados (hasta 600 m), lo que proporciona flexibilidad de cableado.

Presupuesto

Modelo	6ES7322-1BP50-0AA0
Tipo de producto	Módulo de salidas digitales SIMATIC S7-300 serie SM 322
Tipo de salida	Salida de hundimiento
Número de salidas	64 Salidas Digitales (DO)
Aislamiento grupal	16 salidas por grupo
Tensión de carga nominal (L+)	24 V CC
Consumo de energía	6 W
Corriente de salida máxima	2 A

Precauciones

Cuando utilice Siemens 6ES7322-1BP50-0AA0, siga estos pasos cruciales para garantizar el funcionamiento seguro, la vida útil prolongada y el rendimiento confiable del módulo. Apague siempre la fuente de alimentación antes de conectar o desconectar Siemens 6ES7322-1BP50-0AA0. Nunca manipule el módulo o sus conectores mientras la alimentación esté encendida, ya que esto puede provocar descargas eléctricas, daños al módulo o lesiones a los equipos asociados, como válvulas de solenoide o contactores.

Siemens 6ES7322-1BP50-0AA0 debe instalarse en un carril DIN normal, como se indica. Asegúrese de que la superficie de montaje sea plana y seca, y evite colocar el módulo cerca de fuentes de alta vibración, calor extremo o interferencias electromagnéticas, como motores potentes o cables de alto voltaje. La clasificación de protección IP20 del módulo significa que sólo puede utilizarse en interiores en armarios de control; La humedad directa, el polvo o los gases corrosivos destruirán sus componentes internos.

Al realizar conexiones eléctricas, siga estrictamente los límites de voltaje y corriente de Siemens 6ES7322-1BP50-0AA0. El voltaje de carga debe estar entre 20,4 V CC y 28,8 V CC; más allá de este rango puede provocar que el módulo se queme. Cada canal de salida puede transportar una corriente máxima de 0,3 A y cada conjunto de 16 salidas no puede exceder los 2 A en total. Nunca conecte cargas que excedan estos límites, ya que esto resultará en protección contra cortocircuitos o sobrecargas, así como daños permanentes a los canales. Además, asegúrese de que la polaridad del cableado sea correcta; invertir las conexiones positivas (L+) y negativas (M) puede causar problemas.

Preguntas frecuentes

P: ¿Qué es el Siemens 6ES7322-1BP50-0AA0 y cuál es su función principal?

R: El Siemens 6ES7322-1BP50-0AA0 es un módulo de salida digital (DO) S7-300. Es un componente esencial para la automatización industrial, actuando como enlace entre la unidad central de procesamiento (CPU) del PLC Siemens S7-300 y los actuadores externos. Su función principal es convertir las señales lógicas internas del PLC (0/1) en señales físicas de conmutación de alta potencia de 24 voltios CC. Esto permite que el PLC controle dispositivos como válvulas solenoides, contactores, relés, lámparas indicadoras y arrancadores de motor en un entorno de fabricación o procesamiento.

P: ¿Es el 6ES7322-1BP50-0AA0 compatible con mi sistema PLC S7-300 existente?

R: Sí, el 6ES7322-1BP50-0AA0 está diseñado para funcionar perfectamente con el sistema PLC Siemens SIMATIC S7-300. Se puede montar en cualquier carril DIN estándar S7-300 y se conecta al bus de fondo. Debe asegurarse de que su módulo de fuente de alimentación (PS) S7-300 pueda proporcionar suficiente corriente para alimentar tanto el bus de plano posterior como la tensión de carga de 24 V CC requerida por este módulo de 32 puntos. Examine siempre la configuración en el software de programación Siemens STEP 7 (TIA Portal) para garantizar la compatibilidad y la asignación de direcciones.
