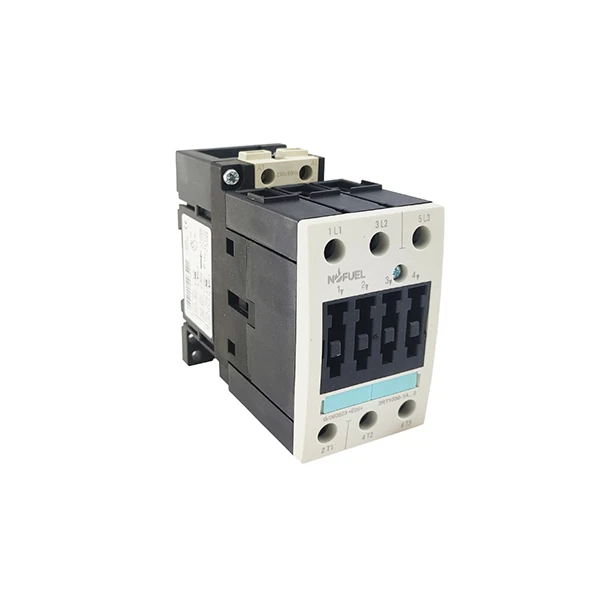

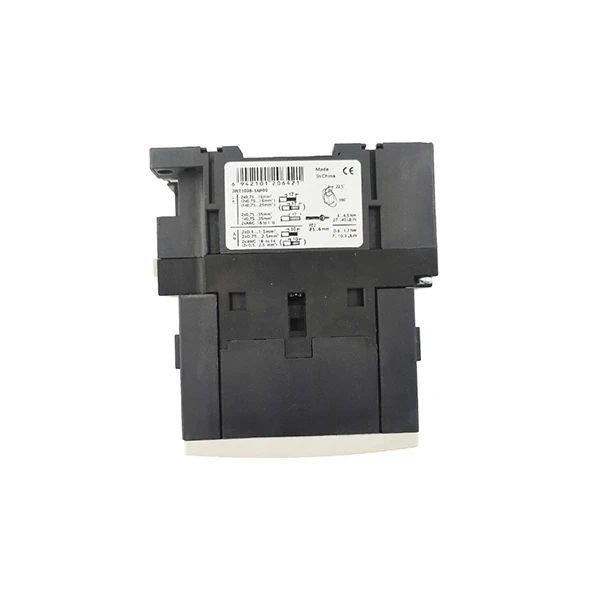

Siemens 3RT1035-1AN20

Marca:siemens
Modelo:3RT1035-1AN20

Situación del inventario:Los productos están disponibles en stock.

Características del producto

El Siemens 3RT1035-1AN20 cuenta con capacidades eléctricas notables, lo que lo hace ideal para controlar motores de varios tamaños. En circunstancias AC-3, puede manejar un motor de 18,5 kW a 400 V, 15 caballos de fuerza a 230 V y 30 caballos de fuerza a 460 V, con una corriente nominal de 40 A. La corriente nominal para cargas no inductivas o ligeramente inductivas en condiciones AC-1 es de hasta 60 A, lo que brinda a los clientes flexibilidad para una variedad de tipos de carga. El contactor emplea una bobina de 220 V CA que funciona a frecuencias de 50 Hz y 60 Hz, con una potencia de entrada de 170 VA y una potencia de retención de 15 VA para conservar energía durante el funcionamiento prolongado.

La instalación y modificación son sencillas con el Siemens 3RT1035-1AN20. Admite dos prácticos métodos de montaje: encajarlo en un riel DIN normal de 35 mm o atornillarlo directamente al panel de un gabinete de control. El contactor no viene con ningún contacto auxiliar integrado-, pero puede agregar fácilmente módulos de contactos auxiliares 3RH1921-elija variantes de 1, 2 o 4 polos para adquirir hasta 4 conexiones auxiliares. Esto le permite ampliar las funciones de control, como la retroalimentación de señal y el enclavamiento de circuitos. Para proteger los motores contra sobrecargas, utilice este contactor con relés de sobrecarga térmica 3RU1136 o relés de sobrecarga de estado sólido 3RB2036. Para hacer que el sistema sea más seguro y estable, considere usar supresores de sobretensiones, varistores o enclavamientos mecánicos.

El Siemens 3RT1035-1AN20 es muy sólido en términos de seguridad y cumplimiento. Cumple con la norma IEC 60946 y tiene protección de contacto para reducir el riesgo de descarga eléctrica durante la operación y el mantenimiento. Aunque este tipo se ha retirado, todavía se utiliza comúnmente en sistemas de control de motores, líneas transportadoras y configuraciones de control de bombas existentes. Para los usuarios que requieren reemplazos, Siemens recomienda el 3RT2028-1AN20 como un reemplazo directo que mantiene el rendimiento y la compatibilidad.

Presupuesto

Modelo	3RT1035-1AN20
Serie de productos	Serie SIRIUS de Siemens
Nombre del producto	Contactor de CA trifásico-
Número de polos	3 polos
Voltaje de la bobina	220 VCA
Potencia nominal	18,5kW
Corriente nominal	40A
Método de cableado	Terminales tipo tornillo-

Precauciones

Siga estas medidas críticas para garantizar que el contactor de CA Siemens 3RT1035-1AN20 funcione de manera segura y confiable y funcione de manera óptima de acuerdo con los requisitos de seguridad industrial, protegiendo tanto al equipo como a los usuarios. Estas reglas se aplican si está instalando, reparando o integrando el Siemens 3RT1035-1AN20 en sistemas de control de motores, instalaciones de transportadores o circuitos de bombas.

En primer lugar, compruebe siempre la compatibilidad eléctrica antes de su uso. El Siemens 3RT1035-1AN20 tiene una bobina de 220V AC (50/60 Hz); por lo tanto, nunca lo conecte a voltajes distintos a este rango.-El sobrevoltaje puede dañar la bobina o provocar cortocircuitos. Haga coincidir la capacidad de carga del contactor con su aplicación; Puede tomar 40 A en condiciones AC-3 (motor) y 60 A en condiciones AC-1 (no inductivas). Exceder estas clasificaciones resultará en sobrecalentamiento, desgaste de contactos y fallas del equipo.

Para la instalación, asegúrese de que el Siemens 3RT1035-1AN20 esté montado en una superficie limpia y plana, como un riel DIN de 35 mm o un panel permanente con tornillos. Deje suficiente espacio alrededor del contactor (según el espacio libre sugerido por Siemens) para una disipación de calor adecuada, ya que el hacinamiento puede comprometer la eficiencia y la longevidad. Utilice únicamente accesorios compatibles: módulos de contactos auxiliares 3RH1921 para expansión de funciones, relés de sobrecarga térmica 3RU1136 o relés de sobrecarga de estado sólido-3RB2036 para protección del motor y supresores de sobretensiones certificados para defenderse contra picos de voltaje. Nunca utilice piezas que no sean de Siemens ya que pueden poner en peligro la seguridad y la compatibilidad.

Preguntas frecuentes

P: ¿Qué es el Siemens 3RT1035-1AN20?

R: El Siemens 3RT1035-1AN20 es un contactor electromecánico tripolar-(3P) de la familia SIRIUS 3RT de Siemens. Es un interruptor controlado remotamente que se utiliza para crear o interrumpir circuitos de energía eléctrica, generalmente para regular motores trifásicos, calentadores y otras cargas de alta potencia en aplicaciones de automatización de edificios e industriales.

P: ¿Cuál es la diferencia entre un contactor y un relé?

R: Ambos son interruptores operados eléctricamente. Los relés se utilizan comúnmente para señales y circuitos de control de menor-corriente. Un contactor, como el 3RT1035-1AN20, está diseñado específicamente para gestionar las altas corrientes y niveles de potencia que se encuentran en los circuitos de carga principales (por ejemplo, corrientes de motor de hasta 22 A), con una construcción duradera para uso repetido y supresión de arco.

P: ¿Cuál es el voltaje de la bobina AC220V y por qué es importante?

R: El voltaje de la bobina de control (AC220V) es el voltaje necesario para alimentar el electroimán del contactor. Cuando este voltaje llega a los terminales de la bobina (generalmente A1 y A2), el contactor se cierra, permitiendo que la energía fluya desde los contactos principales a la carga. Para garantizar un funcionamiento confiable, utilice un contactor cuyo voltaje de bobina coincida con el de su circuito de control.
