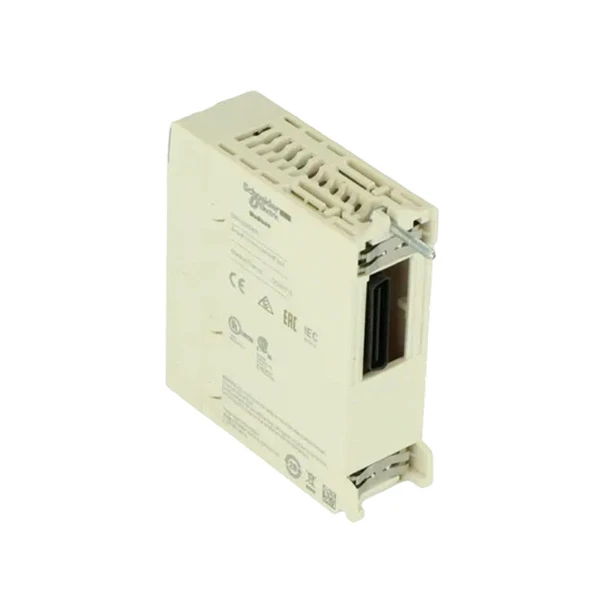

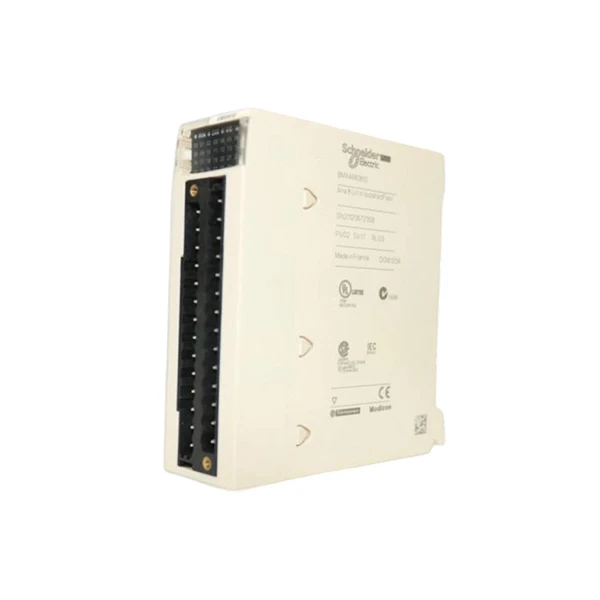

Schneider BMXAMI0810

Marca:Schneider
Modelo:BMXAMI0810

Situación del inventario:Los productos están disponibles en stock.

Características del producto

Schneider BMXAMI0810 es un módulo de entrada analógica de alto-rendimiento para aplicaciones de automatización industrial. Este módulo de la serie Modicon X80 tiene 8 canales aislados y admite varios rangos de voltaje y corriente, incluidas entradas de ±10 V, 0-10 V, ±20 mA y 4-20 mA. Su conversión analógica a digital de 16-bits y su resolución de 15 bits (con signo) permiten la adquisición de datos precisa para la monitorización de sensores, el control de procesos y el análisis de datos en tiempo real.

El BMXAMI0810 encaja perfectamente en situaciones industriales gracias a su reducido tamaño (114 mm x 45 mm x 25 mm) y su protección IP20, que protege contra el polvo y el contacto accidental. El dispositivo funciona de manera confiable en temperaturas que oscilan entre 0 grados y 60 grados e incluye protección contra sobrecargas (±30 V para entradas de voltaje, ±30 mA para entradas de corriente) para soportar condiciones difíciles. El módulo también incluye filtrado digital de primer-orden para disminuir el ruido y mejorar la estabilidad de la señal.

El BMXAMI0810 es adecuado para industrias como la manufacturera, la energía, el tratamiento de agua y la minería. Se conecta a través de un bloque de terminales extraíble de 28 vías e interactúa con los PLC Modicon M340 y M580. Admite protocolos Modbus y se integra con el software Unity Pro o EcoStruxure Automation Expert de Schneider para una configuración y programación sencillas. Certificaciones como CE, CSA, UL y RCM verifican que los productos cumplen con los requisitos de seguridad internacionales.

Ya sea que se utilice en sistemas independientes o en redes de gran-escala, BMXAMI0810 proporciona un rendimiento escalable con un tiempo de ciclo de lectura rápido (1 ms + 1 ms por canal) y un MTBF alto (900 000 horas) para garantizar confiabilidad a largo-plazo. Sus canales aislados (300 V CC entre canales) reducen las interferencias, lo que lo hace ideal para aplicaciones exigentes que requieren lecturas precisas y consistentes.

Presupuesto

Modelo de producto	BMXAMI0810
Serie	Plataforma de E/S Modicon X80
Tensión de alimentación	24 VCC (rango de fluctuación de ±15 %, protección contra polaridad inversa)
Dimensiones	114 mm (ancho) × 45 mm (profundidad) × 25 mm (alto)
Peso	Aproximadamente 165 g (excluyendo terminales)
Método de instalación	Carril DIN estándar (TH35-15, compatible con IEC 60715)
Temperatura de funcionamiento	0~60 grados (montaje horizontal), -10~55 grados (montaje vertical con reducción de potencia)
Certificaciones Regionales	CE, CSA, UL, RCM, envío mercante EAC

Escenarios de aplicación

El BMXAMI0810 monitorea la temperatura, la presión y los caudales a lo largo de líneas industriales. En operaciones de alimentos y bebidas, los sensores PT100 pueden medir las temperaturas del tanque de reacción con una precisión de ±0,1 grados, lo que garantiza la calidad del producto. El rápido tiempo de conversión (menor o igual a 250 μs/canal) permite modificaciones en tiempo real-en las velocidades del transportador y las proporciones de mezcla. Los canales aislados del módulo (aislamiento de 300 V CC) brindan protección contra el ruido eléctrico en situaciones severas, como plantas de procesamiento químico.

El BMXAMI0810 monitorea los niveles de voltaje y corriente en los generadores. Funciona con sensores de vibración para detectar problemas mecánicos de manera temprana, evitando fallas en los equipos. En los sistemas de energía renovable, evalúa la producción de los paneles solares (voltaje/corriente) y el rendimiento de las turbinas eólicas para maximizar la recolección de energía. La clasificación IP20 del módulo garantiza que puede tolerar el polvo y la humedad en entornos de subestaciones al aire libre.

En el tratamiento de aguas residuales, el BMXAMI0810 mide el pH, la turbidez y la presión del agua. Regula las operaciones de la bomba utilizando datos de sensores, manteniendo un suministro de agua constante y reduciendo la pérdida de energía. Por ejemplo, en un sistema de agua doméstico, los sensores de nivel envían señales de 4-20 mA para automatizar la activación y el apagado de la bomba. Su capacidad de 8 canales permite la monitorización multipunto de grandes instalaciones.

Preguntas frecuentes

P: ¿Cuáles son las especificaciones eléctricas principales del Schneider BMXAMI0810?

R: El Schneider BMXAMI0810 es un módulo de entradas analógicas aisladas de 8 canales que pertenece a la familia Modicon X80, compatible con los PLC Modicon M340 y M580. La tensión de alimentación nominal es de 24 VCC, suministrada internamente a través del bus del panel posterior (3,3 V y 24 V). El consumo de energía del riel de 3,3 V es de 0,32 W típico y 0,48 W máximo; desde carril de 24V es 0,82 W típico y 1,30 W máximo. El módulo ocupa una única ranura del rack y se fija mecánicamente con dos tornillos. La carcasa con clasificación IP20 protege la electrónica para su implementación en gabinetes de control industriales.

P: ¿Qué tipos de señales de entrada analógicas y rangos de medición acepta el BMXAMI0810?

R: El Schneider BMXAMI0810 admite señales de entrada de voltaje y corriente, configurables por canal. Los rangos de medición de voltaje incluyen ±10 V, ±5 V, 0–10 V, 0–5 V y 1–5 V. Los rangos de medición de corriente incluyen ±20 mA, 0–20 mA y 4–20 mA. Los valores máximos de conversión se extienden a ±11,4 V para mediciones de voltaje y ±30 mA para mediciones de corriente, lo que proporciona un amplio margen superior a los rangos nominales.

P: ¿Cuáles son las especificaciones de resolución y precisión de medición del Schneider BMXAMI0810?

R: La conversión de analógico-a-digital es de 16 bits, con una resolución de pantalla de 15 bits + signo. La precisión de la medición en todo el rango de temperatura de funcionamiento (0 a 60 grados) es inferior o igual al 0,1 % de la escala completa para todos los rangos de voltaje y inferior o igual al 0,3 % de la escala completa para todos los rangos de corriente. A 25 grados, las mediciones de voltaje alcanzan ±0,075% de la escala completa, mientras que las mediciones de corriente alcanzan ±0,15% de la escala completa. La resolución de conversión por paso es de 0,36 mV para voltaje y 1,4 μA para corriente.

P: ¿Cuál es la tasa de actualización o el tiempo del ciclo de adquisición del BMXAMI0810?

R: El tiempo del ciclo de adquisición es configurable. En modo rápido, la adquisición periódica tarda 1 ms + 1 ms × número de canales utilizados. En el modo predeterminado, el tiempo de ciclo es de 9 ms para los 8 canales.

P: ¿Cuál es la impedancia de entrada del BMXAMI0810 en modos de voltaje y corriente?

R: En el modo de voltaje, la impedancia de entrada es de 10 MΩ, lo que minimiza los efectos de carga en fuentes de voltaje de alta-impedancia, como termopares y transmisores de voltaje-de salida. En modo corriente, el circuito de entrada presenta una impedancia total de 250 Ω más una resistencia de protección interna con impedancia típica de 25 Ω (que va desde un mínimo de 3,6 Ω hasta un máximo de 50 Ω). La precisión de la resistencia de conversión interna es del 0,1% con una variación de temperatura de sólo 15 ppm/grado.
